Estos cables se utilizan para el suministro de energía en sistemas de instalación de baja tensión, son adecuados para la instalación en interiores y exteriores, en conductos de cables, bajo tierra, en centrales eléctricas y patios de distribución, distribución local de energía, plantas industriales, sin riesgo de daños mecánicos.

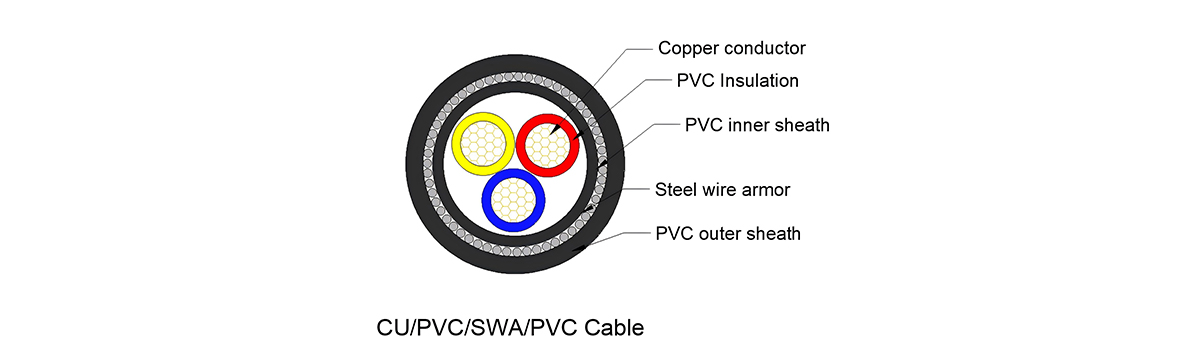

El revestimiento interior puede ser extruido o traslapado. Para cables con núcleos redondos, las capas internas traslapadas solo se permiten si los espacios entre los núcleos están sustancialmente llenos, excepto para cables con más de 5 núcleos. Se permite utilizar un adhesivo adecuado antes de aplicar el revestimiento interior extruido. El material es compatible con el material aislante, los materiales utilizados para la cubierta interior y el relleno deben ser adecuados para la temperatura de funcionamiento del cable y compatibles con el material aislante. En el caso de cables libres de halógenos, la cubierta interior y el relleno también deben ser compuestos libres de halógenos.
Según la norma IEC 60502-1, se aplican a la cubierta interior cables de aluminio/acero galvanizado/acero en forma de espiral, o también se pueden fabricar cintas dobles de aluminio/acero y cables de cobre/cobre estañado bajo pedido.
La cubierta exterior debe ser de PVC extruido tipo ST1/ST2, polietileno tipo ST3/ST7, compuesto libre de halógenos ST8, policloropreno, polietileno clorosulfonado o polímeros similares conforme a IEC 60502-1, también está disponible el tipo SE1 bajo pedido.
El cable puede suministrarse con una cubierta exterior de PVC retardante de llama especial para cumplir con los requisitos de prueba de retardancia de llama de IEC 60332-3-22, IEC 60332-3-23 e IEC 60332-3-24, y materiales libres de halógenos que cumplan con IEC60754-1/2 e IEC 60684-2.

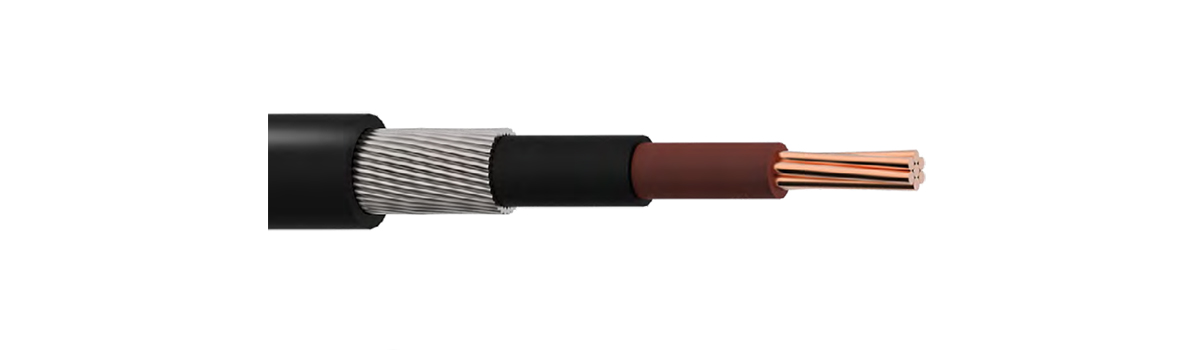

| Núcleo único (blindado con alambre de aluminio) | |||||||
| ÁREA NOMINAL | DIÁMETRO APROXIMADO DEL CONDUCTOR | ESPESOR DE AISLAMIENTO NOMINAL | ESPESOR NOMINAL DE LA LECHA | DIÁMETRO NOMINAL DEL ALAMBRE DE ALUMINIO. | ESPESOR NOMINAL DE LA VAINA | DIÁMETRO TOTAL APROX. | PESO APROX. |
| MM2 | MM | MM | MM | MM | MM | MM | KG/KM |
| 1x10 | 4 | 1 | 1 | 0.8 | 1.8 | 14 | 300 |
| 1x16 | 5 | 1 | 1 | 0.8 | 1.8 | 15 | 375 |
| 1x25 | 6.3 | 1.2 | 1 | 0.8 | 1.8 | 16 | 500 |
| 1x35 | 7.4 | 1.2 | 1 | 0.8 | 1.8 | 18 | 625 |
| 1x50 | 8.8 | 1.4 | 1 | 1.25 | 1.8 | 20 | 835 |
| 1x70 | 10.6 | 1.4 | 1 | 1.25 | 1.8 | 22 | 1075 |
| 1x95 | 12.4 | 1.6 | 1 | 1.25 | 1.8 | 24 | 1385 |
| 1x120 | 14 | 1.6 | 1 | 1.6 | 1.8 | 26 | 1700 |
| 1x150 | 15.5 | 1.8 | 1 | 1.6 | 1.8 | 28 | 2025 |
| 1x185 | 17.4 | 2 | 1 | 1.6 | 1.8 | 31 | 2450 |
| 1x240 | 20.3 | 2.2 | 1 | 1.6 | 1.9 | 34 | 3100 |
| 1x300 | 22.7 | 2.4 | 1 | 2 | 2 | 38 | 3900 |
| 1x400 | 25.4 | 2.6 | 1.2 | 2 | 2.1 | 42 | 4875 |
| 1x500 | 28.8 | 2.8 | 1.2 | 2 | 2.2 | 45 | 6050 |
| 1x630 | 30.4 | 2.8 | 1.2 | 2 | 2.4 | 50 | 7625 |
| Dos núcleos (blindado con alambre de acero galvanizado) | |||||||
| ÁREA NOMINAL | DIÁMETRO APROXIMADO DEL CONDUCTOR | ESPESOR DE AISLAMIENTO NOMINAL | ESPESOR NOMINAL DE LA LECHA | DIÁMETRO NOMINAL DEL ALAMBRE DE ACERO. | ESPESOR NOMINAL DE LA VAINA | DIÁMETRO TOTAL APROX. | PESO APROX. |
| MM2 | MM | MM | MM | MM | MM | MM | KG/KM |
| 2x2.5 | 2 | 0.8 | 1 | 0.8 | 1.8 | 15 | 425 |
| 2x4 | 2.6 | 1 | 1 | 0.8 | 1.8 | 17 | 525 |
| 2x6 | 3.1 | 1 | 1 | 1.25 | 1.8 | 19 | 775 |
| 2x10 | 4 | 1 | 1 | 1.25 | 1.8 | 20 | 825 |
| 2x16 | 5 | 1 | 1 | 1.25 | 1.8 | 21 | 950 |
| 2x25 | 6.3 | 1 | 1 | 1.25 | 1.8 | 23 | 1150 |
| 2x35 | 7.4 | 1.2 | 1 | 1.6 | 1.8 | 27 | 1700 |
| 2x2.5 | 2 | 1.2 | 1 | 1.6 | 1.8 | 29 | 2050 |
| Tres núcleos (blindado con alambre de acero galvanizado) | |||||||
| ÁREA NOMINAL | DIÁMETRO APROXIMADO DEL CONDUCTOR | ESPESOR DE AISLAMIENTO NOMINAL | ESPESOR NOMINAL DE LA LECHA | DIÁMETRO NOMINAL DEL ALAMBRE DE ACERO. | ESPESOR NOMINAL DE LA VAINA | DIÁMETRO TOTAL APROX. | PESO APROX. |
| MM2 | MM | MM | MM | MM | MM | MM | KG/KM |
| 3x2.5 rm | 2 | 0.8 | 1.2 | 0.8 | 1.8 | 16 | 465 |
| 3x4 re | 2.3 | 1 | 1.2 | 1.25 | 1.8 | 18 | 685 |
| 3x4 rm | 2.6 | 1 | 1.2 | 1.25 | 1.8 | 19 | 725 |
| 3x6 re | 2.8 | 1 | 1.2 | 1.25 | 1.8 | 19 | 800 |
| 3x6 rm | 3.1 | 1 | 1.2 | 1.25 | 1.8 | 20 | 850 |
| 3x10 re | 3.6 | 1 | 1.2 | 1.25 | 1.8 | 21 | 1000 |
| 3x10 rm | 4 | 1 | 1.2 | 1.25 | 1.8 | 22 | 1050 |
| 3x16 rm | 5 | 1 | 1.2 | 1.25 | 1.8 | 24 | 1350 |
| 3x25 rm | 6.3 | 1.2 | 1.2 | 1.6 | 1.8 | 29 | 1975 |
| 3x35 rm | 7.4 | 1.2 | 1.2 | 1.6 | 1.8 | 31 | 2300 |
| 3x50 sm | - | 1.4 | 1.2 | 1.6 | 2 | 32 | 2675 |
| 3x70 sm | - | 1.4 | 1.2 | 2 | 2.1 | 36 | 3700 |
| 3x95 sm | - | 1.6 | 1.2 | 2 | 2.2 | 41 | 4750 |
| 3x120 sm | - | 1.6 | 1.2 | 2 | 2.3 | 44 | 5575 |
| 3x150 sm | - | 1.8 | 1.4 | 2.5 | 2.5 | 49 | 7150 |
| 3x185 sm | - | 2 | 1.4 | 2.5 | 2.7 | 53 | 8550 |
| 3x240 sm | - | 2.2 | 1.5 | 2.5 | 2.9 | 59 | 10700 |
| 3x300 sm | - | 2.4 | 1.6 | 2.5 | 3.1 | 65 | 12925 |
| 3x400 sm | - | 2.6 | 1.6 | 3.15 | 3.4 | 74 | 16900 |
| 3x500 sm | - | 2.8 | 1.8 | 3.15 | 3.6 | 81 | 20650 |
| Tres núcleos + 1 (blindado con alambre de acero galvanizado) | ||||||||
| Sección transversal nominal | Diámetro del conductor (aprox.) | ESPESOR DE AISLAMIENTO NOMINAL | Espesor nominal del revestimiento interior | Diámetro nominal del alambre de acero. | Espesor nominal de la vaina | Diámetro total (aprox.) | ||
| mm^2 | mm | mm | mm | mm | mm | mm | mm | mm |
| 3x10/6 | 3.6 | 2.8 | 1 | 1 | 1 | 1.25 | 1.8 | 21.9 |
| 3x16/10 | 4.5 | 3.6 | 1 | 1 | 1 | 1.6 | 1.8 | 24.2 |
| 3x25/16 | 5.6 | 4.5 | 1.2 | 1 | 1 | 1.6 | 1.8 | 27.9 |
| 3x35/16 | 6.7 | 4.5 | 1.2 | 1 | 1 | 1.6 | 1.9 | 30.8 |
| 3x50/25 | 8 | 5.6 | 1.4 | 1.2 | 1 | 2 | 2 | 36.4 |
| 3x70/35 | 9.4 | 6.7 | 1.4 | 1.2 | 1.2 | 2 | 2.1 | 40.1 |
| 3x95/50 | 11 | 8 | 1.6 | 1.4 | 1.2 | 2.5 | 2.3 | 46.3 |
| 3x120/70 | 12.4 | 9.4 | 1.6 | 1.4 | 1.4 | 2.5 | 2.4 | 50.3 |
| 3x150/70 | 13.8 | 9.4 | 1.8 | 1.4 | 1.4 | 2.5 | 2.6 | 55 |
| 3x185/95 | 15.3 | 11 | 2 | 1.6 | 1.4 | 2.5 | 2.7 | 60.3 |
| 3x240/120 | 17.5 | 12.4 | 2.2 | 1.6 | 1.6 | 2.5 | 2.9 | 67 |
| 3x300/150 | 19.5 | 13.8 | 2.4 | 1.8 | 1.6 | 3.15 | 3.1 | 74.6 |
| 3x400/185 | 22.6 | 15.3 | 2.6 | 2 | 1.8 | 3.15 | 3.4 | 84.1 |
| 3x500/240 | 25.2 | 17.5 | 2.8 | 2.2 | 2 | 3.15 | 3.7 | 91.8 |
| Cuatro núcleos (blindados con alambre de acero galvanizado) | |||||||
| ÁREA NOMINAL | DIÁMETRO APROXIMADO DEL CONDUCTOR | ESPESOR DE AISLAMIENTO NOMINAL | ESPESOR NOMINAL DE LA LECHA | DIÁMETRO NOMINAL DEL ALAMBRE DE ACERO. | ESPESOR NOMINAL DE LA VAINA | DIÁMETRO TOTAL APROX. | PESO APROX. |
| MM2 | MM | MM | MM | MM | MM | MM | KG/KM |
| 4x4 re | 2.3 | 1 | 1 | 1.25 | 1.8 | 19 | 790 |
| 4x4 rm | 2.6 | 1 | 1 | 1.25 | 1.8 | 20 | 825 |
| 4x6 re | 2.8 | 1 | 1 | 1.25 | 1.8 | 21 | 925 |
| 4x6 rm | 3.1 | 1 | 1 | 1.25 | 1.8 | 21 | 975 |
| 4x10 re | 3.6 | 1 | 1 | 1.25 | 1.8 | 23 | 1175 |
| 4x10 rm | 4 | 1 | 1 | 1.25 | 1.8 | 24 | 1250 |
| 4x16 rm | 5 | 1 | 1 | 1.6 | 1.8 | 27 | 1750 |
| 4x25 rm | 6.3 | 1.2 | 1 | 1.6 | 1.8 | 31 | 2375 |
| 4x35 sm | - | 1.2 | 1 | 1.6 | 1.9 | 31 | 2600 |
| 4x50 sm | - | 1.4 | 1 | 2 | 2.1 | 37 | 3625 |
| 4x70 sm | - | 1.4 | 1.2 | 2 | 2.2 | 40 | 4575 |
| 4x95 sm | - | 1.6 | 1.2 | 2.5 | 2.4 | 46 | 6350 |
| 4x120 sm | - | 1.6 | 1.4 | 2.5 | 2.5 | 50 | 7525 |
| 4x150 sm | - | 1.8 | 1.4 | 2.5 | 2.7 | 55 | 8950 |
| 4x185 sm | - | 2 | 1.4 | 2.5 | 2.9 | 60 | 10650 |
| 4x240 sm | - | 2.2 | 1.6 | 2.5 | 3.1 | 66 | 13575 |
| 4x300 sm | - | 2.4 | 1.6 | 2.5 | 3.3 | 73 | 16425 |
| 4x400 sm | - | 2.6 | 1.8 | 3.15 | 3.6 | 83 | 21500 |
| 4x500 sm | - | 2.8 | 2 | 3.15 | 3.9 | 91 | 26500 |
