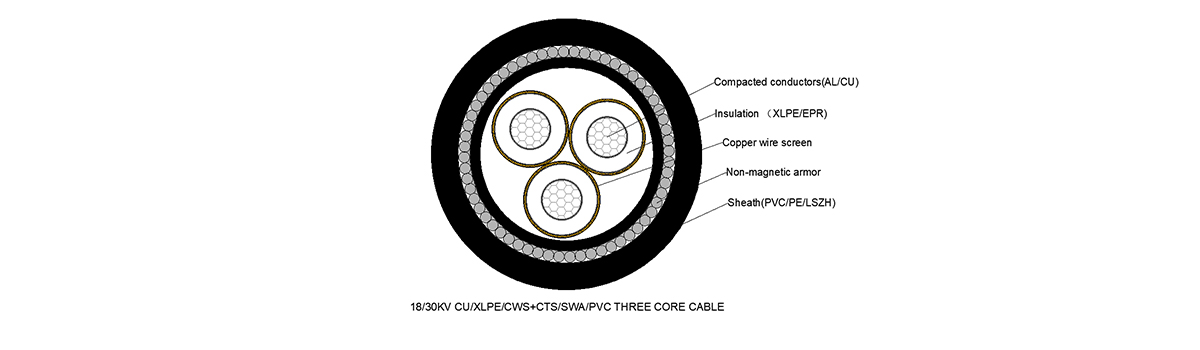

Los cables tripolares N2XSEY NA2XSEY N2XSE2Y NA2XSE2Y son adecuados para su uso en instalaciones de distribución, centrales eléctricas y sistemas industriales. Los cables están destinados a montaje fijo en líneas con niveles de diferencia ilimitados, instalaciones interiores, en conductos, conductos y pozos para cables, sobre estantes y rejillas directamente bajo tierra en zanjas y refugios al aire libre.
Los cables tripolares con aislamiento de polietileno reticulado (XLPE) están diseñados para la transmisión y distribución de energía eléctrica con tensión nominal Uo/U 6/10; 12/20; 18/30 kV y frecuencia 50 Hz en redes eléctricas urbanas y distritales y para el suministro eléctrico de subestaciones de transformadores, plantas industriales pequeñas y medianas.
Uo/U – 6/10 kV, 12/20 kV, 18/30kV IEC 60502-2 / DIN VDE 0276-620
Cable trifásico de media tensión de 6-10 kV | ||||||||||
Nom espesor del aislamiento |
Grosor de la cinta de cobre | Área de la pantalla de alambre de cobre |
Diámetro aproximado de aislamiento | Grosor de la armadura nominal | Nombre grosor de la vaina |
Diámetro general aprobado |
Peso aproximado (kg/km) |
|||
(mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | CU | AL |
25 | 6.05 | 3.4 | 0.1 | 16 | 12.5 | 0.5 | 2.3 | 44 | 3200 | 2700 |
35 | 7.1 | 3.4 | 0.1 | 16 | 13.5 | 0.5 | 2.4 | 46 | 3700 | 2000 |
50 | 8.25 | 3.4 | 0.1 | 16 | 14.7 | 0.5 | 2.5 | 49 | 4300 | 3400 |
70 | 9.9 | 3.4 | 0.1 | 16 | 16.3 | 0.5 | 2.6 | 53 | 5200 | 3900 |
95 | 11.7 | 3.4 | 0.1 | 16 | 18.1 | 0.5 | 2.8 | 57 | 6400 | 4600 |
120 | 13.1 | 3.4 | 0.1 | 16 | 19.5 | 0.5 | 2.9 | 61 | 7400 | 5200 |
150 | 14.3 | 3.4 | 0.1 | 25 | 20.7 | 0.5 | 3 | 64 | 8500 | 5700 |
185 | 16.3 | 3.4 | 0.1 | 25 | 22.7 | 0.5 | 3.1 | 68 | 10000 | 6500 |
240 | 18.7 | 3.4 | 0.1 | 25 | 25.3 | 0.5 | 3.3 | 74 | 12300 | 7600 |
300 | 20.9 | 3.4 | 0.1 | 25 | 27.9 | 0.5 | 3.4 | 79 | 14600 | 8800 |
400 | 23.7 | 3.4 | 0.1 | 35 | 31.1 | 0.8 | 3.7 | 87 | 18700 | 11300 |
Datos de construcción 2XSE2Y/N2XSE2Y,A2XSE2Y/NA2XSE2Y 6/10; 12/20; 18/30 kV | ||||||||
Número de conductores y sección transversal nominal |
Espesor del aislamiento | Grosor de la vaina |
Sección transversal nominal de la pantalla |
Diámetro del cable aprox. | 2XSE2Y, N2XSE2Y |
Acceso, Naxy |
||
Masa de Cu aprox. |
Masa del cable aprox. |
Masa de Al aprox. |
Masa del cable aprox. |
|||||
Nxmm2 | mm | mm | mm2 | mm | kg/km | kg/km | kg/km | kg/km |
6/10 kV | ||||||||
3×35mm/16 3×50mm/16 |
3,4 3,4 |
2,5 2,5 |
16 16 |
46,4 48,8 |
1010 1363 | 2849 3348 |
298 404 |
2174 2437 |
3×70m/16 | 3,4 | 2,7 | 16 | 53,0 | 1968 | 4208 | 584 | 2894 |
3×95mm/16 | 3,4 | 2,8 | 16 | 57,1 | 2732 | 5229 | 809 | 3402 |
3×120mm/16 | 3,4 | 2,9 | 16 | 60,3 | 3440 | 6108 | 1023 | 3812 |
3x150rm/25 | 3,4 | 3,0 | 25 | 64,2 | 4245 | 7287 | 1257 | 4449 |
3×185mm/253×240rm/25 | 3,4 3,4 |
3,2 3,4 |
25 25 |
68,5 74,3 |
5311 6981 | 8632 10690 |
1579 2071 |
5086 6027 |
3×300mm/25 | 3,4 | 3,5 | 25 | 79,6 | 8661 | 12766 | 2589 | 6999 |
12/20 kV | ||||||||
3×35mm/16 | 5,5 | 2,8 | 16 | 56,7 | 1010 | 3714 | 298 | 3038 |
3×50mm/16 3×70mm/16 |
5,5 5,5 |
2,9 3,0 |
16 16 |
59,3 63,3 |
13631968 | 4259 5153 |
404 584 |
3349 3839 |
3×95rm/16 3×120mm/16 |
5,5 5,5 |
3,1 3,2 |
16 16 |
67,4 70,6 |
2732 3440 | 6226 7162 |
809 1023 |
4399 4866 |
3x150rm/25 | 5,5 | 3,4 | 25 | 74,7 | 4245 | 8439 | 1257 | 5601 |
3×185rm/25 | 5,5 | 3,5 | 25 | 78,8 | 5311 | 9830 | 1579 | 6284 |
3×240mm/25 | 5,5 | 3,7 | 25 | 84,5 | 6981 | 11998 | 2071 | 7334 |
18/30 kV | ||||||||
3×50mm/16 | 8,0 | 3,3 | 16 | 71,7 | 1363 | 5505 | 404 | 4596 |
3×70m/16 | 8,0 | 3,4 | 16 | 75,8 | 1968 | 6480 | 584 | 5167 |
3×95mm/16 | 8,0 | 3,5 | 16 | 79,8 | 2732 | 7651 | 809 | 5824 |
3×120m/16 | 8,0 | 3,7 | 16 | 83,3 | 3440 | 8665 | 1023 | 6369 |
3x150rm/25 | 8,0 | 3,8 | 25 | 87,1 | 4245 | 10019 | 1257 | 7181 |
