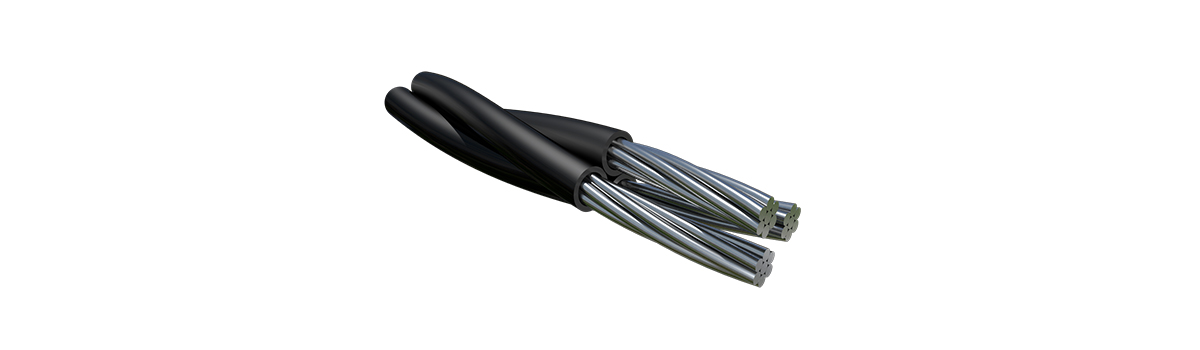

Montaje de haces de cables aislados según la norma ABC-SANS 1418

Montaje de haces de cables aislados según la norma ABC-SANS 1418
Montaje de haces de cables aislados según la norma ABC-SANS 1418
Montaje de haces de cables aislados según la norma ABC-SANS 1418

Descripción del producto:

SANS 1418 es una de las normas nacionales sudafricanas para sistemas de haces de conductores aéreos para líneas de distribución y transmisión de baja, media y alta tensión. La norma especifica requisitos específicos para los núcleos de los conductores, la instalación y la conexión a tierra para garantizar un buen rendimiento y la fiabilidad de las líneas de distribución.

solicitud:

Se puede ver en muchos lugares en la transformación de la red eléctrica urbana, el alumbrado público y otras líneas. También se utiliza en lugares con rayos frecuentes, bosques densos y humo denso.

Características principales:

Conductor: AAC

Tensión nominal: 0,6/1 kV

Características:

1. Buen rendimiento de aislamiento

2. Buen rendimiento anticorrosión

3. Resistente a daños externos

4. La resistencia cumple con los requisitos.

Resuelve los problemas encontrados en el funcionamiento de los cables desnudos convencionales y el precio es más económico que los cables enterrados

estándar:

SANS1418

Cable de conexión de servicio con soporte de conductor AAAC - ICEA S-76-474
Code Name Tamaño Núcleo de fase Al AAAC   Conductor Resistencia nominal Diámetro total aproximado. Peso aproximado
Área de sección transversal Str. Dia. Aislamiento nominal Área de la sección transversal Varamiento n.º Dia.
No. Espesor
AWG/MCM mm2 No.s mm mm mm2 No.s mm KN mm kg/km
Duplex
Chihuahua 1X6AWG+6AWG 13.3 1 4.11 1.14 15.5 7 5.04 4.93 11.43 96
Vizsla 1X6AWG+6AWG 13.3 7 4.65 1.14 15.5 7 5.04 4.93 11.97 98
Aguilucho 1X4AWG+4AWG 21.15 1 5.19 1.14 24.67 7 6.36 7.82 13.83 146
Lebrel 1X4AWG+4AWG 21.15 7 5.7 1.14 24.67 7 6.36 7.82 14.34 148
Schnauzer 1X2AWG+2AWG 33.62 7 7.2 1.14 39.25 7 8.02 12.45 17.5 226
Curador 1X1/0AWG+1/0AWG 53.49 19 9.2 1.52 62.48 7 10.1 19.83 22.35 364
Triple
Cadera 2X6AWG+30.58MCM 13.3 7 4.66 1.14 15.5 7 5.04 4.93 13.58 154
Bamaclé 2X4AWG+48.69MCM 21.15 7 5.7 1.14 24.67 7 6.36 7.82 16.03 230
Camarón 2X2AWG+77.47MCM 33.62 7 7.2 1.14 39.25 7 8.01 12.45 19.36 349
Gamarus 2X1/0AWG+123.3MCM 53.51 7 9.2 1.52 62.48 7 10.11 19.83 24.84 562
Cíclope 2X2/0AWG+155.4MCM 67.44 19 10.3 1.52 78.74 7 11.34 23.96 27.3 693
Susurro 2X3/0AWG+195.7MCM 85.03 19 11.6 1.52 99.16 7 12.75 30.18 30.18 858
Dejar 2X4/0AWG+246.9MCM 107.22 19 13 1.52 125.11 7 14.31 38.05 33.31 1064
Cangrejo 2X4AWG+30.58MCM 21.15 7 5.7 1.14 15.5 7 5.04 4.93 15.08 205
Solárium 2X2AWG+48.69MCM 33.62 7 7.2 1.14 24.67 7 6.36 7.82 18.18 309
cangrejo de arena 2X1/0AWG+77.47MCM 53.51 7 9.2 1.52 39.25 7 8.01 12.45 23.33 498
sifón 2X2/0AWG+97.65MCM 67.44 19 10.3 1.52 49.48 7 9 15.69 25.62 613
Fulgar 2X3/0AWG+123.3MCM 85.03 19 11.6 1.52 62.48 7 10.11 19.83 28.28 757
arca 2X4/0AWG+155.4AWG 107.22 19 13 1.52 78.74 7 11.34 23.96 31.18 936
QUADRUPLEX
Entrenador francés 3X6AWG+30.58MCM 13.3 7 4.66 1.14 15.5 7 5.04 4.93426 15.61 211
Árabe 3X4AWG+48.69MCM 21.15 7 5.7 1.14 24.67 7 6.36 7.82369 18.29 312
Belga 3X2AWG+77.47MCM 33.62 7 7.2 1.14 39.25 7 8.01 12.4468 22 469
Shetland 3X1/0AWG+123.3MCM 53.51 19 9.2 1.52 62.48 7 10.11 19.8259 28.26 757
Pura sangre 3X2/0AWG+155.4MCM 67.44 19 10.3 1.52 78.74 7 11.34 23.9601 31 932
Trotter 3X3/0AWG+195.7MCM 85.03 19 11.6 1.52 99.16 7 12.75 30.1835 34.2 1151
Paseo 3X4/0AWG+246.9MCM 107.2 19 13 1.52 125.1 7 14.31 38.0516 37.68 1424



Cable de conexión de servicio con soporte de conductor AAC - ICEA S-76-474
Nombre en código Tamaño Núcleo de fase Al AAAC Conductor Resistencia nominal Diámetro total aproximado. Peso aproximado
Cross-sectiÁrea de la sección transversalon Area Calle Nro. Sí. Aislamiento nominal Área de la sección transversal Calle Nro. Dia.
Espesor
AWG/MCM mm2 No.s mm mm mm2 No.s mm KN mm kg/km
DÚPLEX
Collie 1X6+6AWG 13.3 7 4.65 1.14 13.3 7 4.68 2.5 11.6 92
Spaniel 1X4+4AWG 21.15 7 5.7 1.14 21.15 7 5.88 3.9 13.8 138.3
Dóberman 1X2+2AWG 33.62 7 7.2 1.14 33.63 7 7.41 6 16.8 211.2
Malemute 1X1/0+1/0AWG 53.5 19 9.2 1.52 53.51 7 9.36 8.8 21.6 339.9
TRIPLE
Rótula 2X6+6AWG 13.3 7 4.65 1.14 13.3 7 4.68 2.5 13.3 149
Ostra 2X4+4AWG 21.15 7 5.7 1.14 21.15 7 5.88 3.9 15.6 221
Almeja 2X2+2AWG 33.62 7 7.2 1.14 33.63 7 7.41 6 18.9 334
Murex 2X1/0+1/0AWG 53.49 7 9.2 1.52 53.51 7 9.36 8.8 24.2 538
nasá 2X2/0+2/0AWG 67.43 7 10.3 1.52 67.44 7 10.5 11.2 26.6 663
melita 2X3/0+3/0AWG 85.01 19 11.6 1.52 85.03 7 11.79 14.7 29.4 820
Portuno 2X4/0+4/0AWG 107.2 19 13 1.52 107.2 7 13.26 17.9 32.5 1017
Nariz de niñera 2X336.4+336.4MCM 170.45 19 16.56 2.03 170.46 19 16.9 27.3 41.7 1631
CUADRUPLE
Pinto 3X4+4AWG 21.15 7 5.7 1.14 21.15 7 5.88 3.9 18 302
Mustang 3X2+2AWG 33.62 7 7.2 1.14 33.63 7 7.41 6 21.6 454
Criollo 3X1/0+1/0AWG 53.51 19 9.2 1.52 53.51 7 9.36 8.8 27.8 734
Percheron 3X2/0+2/0AWG 67.44 19 10.3 1.52 67.44 7 10.5 11.2 30.4 902
Hanoverian 3X3/0G+3/0AWG 85.03 19 11.6 1.52 85.03 7 11.79 14.7 33.6 1113
Oldenburg 3X4/0+4/0AWG 107.2 19 13 1.52 107.2 7 13.26 17.9 37 1377
Lippizaner 3X336.4+336.4MCM 170.46 19 16.56 2.03 170.46 19 16.9 27.3 47.5 2212



Cable de conexión de servicio con soporte de conductor ACSR - ICEA S-76-474
Nombre en código Size Núcleo de fase Al ACSR Messenger
Área de sección transversal Str. No. Dia. Espesor nominal del aislamiento Área de sección transversal Al Wire St Wire Diámetro trenzado.
Str. Dia. Str. No. Dia.
No.
AWG/MCM mm2 No.s mm mm mm2 No.s mm No.s mm mm
DÚPLEX
Pastor 1X6+6 13.3 7 4.68 1.14 13.3 6 1.68 1 1.68 5.04
Terrier 1X4+4 21.1 7 5.7 1.14 21.15 6 2.12 1 2.12 6.36
Chow 1X2+2 33.6 7 7.2 1.14 33.62 6 2.67 1 2.67 8.01
Bull 1X1/0+1/0 53.5 19 9.2 1.52 53.51 6 3.37 1 3.37 10.11
TRIPLEX
Voluta 2X6+6 13.3 7 4.66 1.14 13.3 6 1.68 1 1.68 5.04
Perico 2X4+4 21.1 7 5.7 1.14 21.15 6 2.12 1 2.12 6.36
Caracola 2X2+6 33.6 7 7.2 1.14 13.3 6 2.67 1 2.67 8.01
Neritina 2X1/0+1/0 53.5 7 9.2 1.52 53.51 6 3.37 1 3.34 10.02
Tritón 2X2/0+2/0 67.4 19 10.3 1.52 67.44 6 3.78 1 3.78 11.34
Mursia 2X3/0+3/0 85 19 11.6 1.52 85.03 6 4.25 1 4.25 12.75
Zuzara 2X4/0+4/0 107.2 19 13 1.52 107.22 6 4.77 1 4.77 14.31
Lapa 2X336.4+336.4 170.4 19 16.56 2.03 170.46 18 3.47 1 3.47 17.35
Strombus 2X4+6 21.1 7 5.7 1.14 13.3 6 1.68 1 1.68 5.04
Berberecho 2X2+4 33.6 7 7.2 1.14 21.15 6 2.12 1 2.12 6.36
Janthina 2X1/0+2 53.5 7 9.2 1.52 33.62 6 2.67 1 2.67 8.01
Ranella 2X1/0+2 53.5 19 9.2 1.52 33.62 6 2.67 1 2.67 8.01
Clio 2X2/0+1 67.4 19 10.3 1.52 42.41 6 3 1 3 9
Aega 2X3/0+1/0 85 19 11.6 1.52 53.51 6 3.37 1 3.37 10.11
Cerapus 2X4/0+2/0 107.2 19 13 1.52 67.44 6 3.78 1 3.78 11.34
Cauri 2X336.4+4/0 170.4 19 16.59 2.03 107.22 6 4.77 1 4.77 14.31
CUÁDRUPLEX
Chola 3X6+6 13.3 7 4.66 1.14 13.3 6 1.68 1 1.68 5.04
Hackney 3X4+4 21.1 7 5.7 1.14 21.15 6 2.12 1 2.12 6.36
Pallomino 3X2+2 33.6 7 7.2 1.14 33.62 6 2.67 1 2.67 8.01
Costena 3X1/0+1/0 53.5 19 9.2 1.52 53.51 6 3.37 1 3.37 10.11
Grullo 3X2/0+2/0 67.4 19 10.3 1.52 67.44 6 3.78 1 3.78 11.34
Suffolk 3X3/0+3/0 85 19 11.6 1.52 85.03 6 4.25 1 4.25 12.75
Appaloosa 3X4/0+4/0 107.2 19 13 1.52 107.22 6 4.77 1 4.77 14.31
Castrado 3X336.4+4/0 170.4 19 16.56 2.03 107.22 6 4.77 1 4.77 14.31

Preventa

Presentación del producto: cuando los clientes preguntan por el producto, les proporcionaremos una presentación detallada del producto, incluidos los parámetros técnicos, el alcance de aplicación y otra información, para ayudarlos a comprender mejor el producto.
pro_con_03 Personalización de la solución: según las necesidades específicas de los clientes, brindaremos servicios de personalización de soluciones personalizados para satisfacer sus requisitos específicos.
pro_con_06 Inspección y aceptación de muestras: Garantizamos que cada lote de cables producidos se somete a una estricta inspección y aceptación en fábrica.
Elementos de inspección de muestras: Resistencia de CC de los conductores de cable; Prueba de tensión soportada del cable terminado; Diámetro de un solo cable y desviación del conductor; Espesor promedio del aislamiento y punto más delgado; Espesor promedio y parte más delgada de la vaina; Tasa de cambio de la resistencia a la tracción y elongación del aislamiento y la vaina antes y después del envejecimiento; Prueba de tensión soportada del núcleo del aislamiento; Prueba de extensión térmica; Prueba de resistencia al ozono; Prueba de flexión de cable terminada, etc.
pro_con_09 Soporte técnico: Brindaremos un equipo de soporte técnico profesional para resolver los problemas técnicos que encuentren los clientes durante la selección y el uso del producto.

Postventa

pro_con_11-12Seguimiento de pedidos: Estableceremos un sistema integral de seguimiento de pedidos y actualizaremos el estado de los pedidos de los clientes de manera oportuna para garantizar que los clientes puedan realizar un seguimiento del progreso de sus pedidos.
pro_con_14 Capacitación sobre el producto: Brindaremos a los clientes capacitación sobre el uso del producto, incluidos los métodos de operación del producto, el mantenimiento y otro contenido, para ayudarlos a usar mejor el producto.
pro_con_16 Línea directa de servicio posventa: Estableceremos una línea directa de servicio posventa las 24 horas para brindarles a los clientes soporte técnico y consulta de servicio las 24 horas, los 7 días de la semana, realizar un seguimiento oportuno de las necesidades de servicio posventa de los clientes y garantizar que los problemas de los clientes se resuelvan de manera oportuna. manera.
pro_con_18 Encuesta de satisfacción posventa: Realizaremos encuestas de satisfacción posventa periódicas para comprender la satisfacción del cliente con nuestro servicio posventa y mejorar continuamente la calidad del servicio en función de los comentarios de los clientes.
