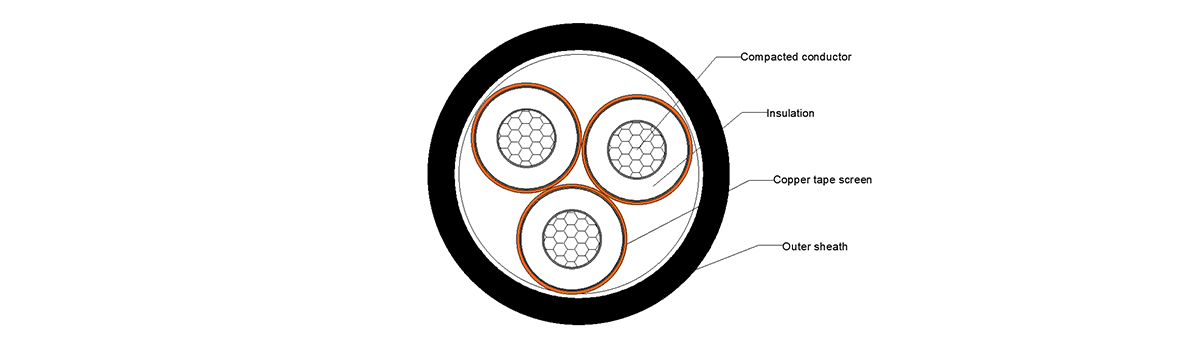

Cable de aluminio de tres núcleos de media tensión de 3,6 kV-35 kV

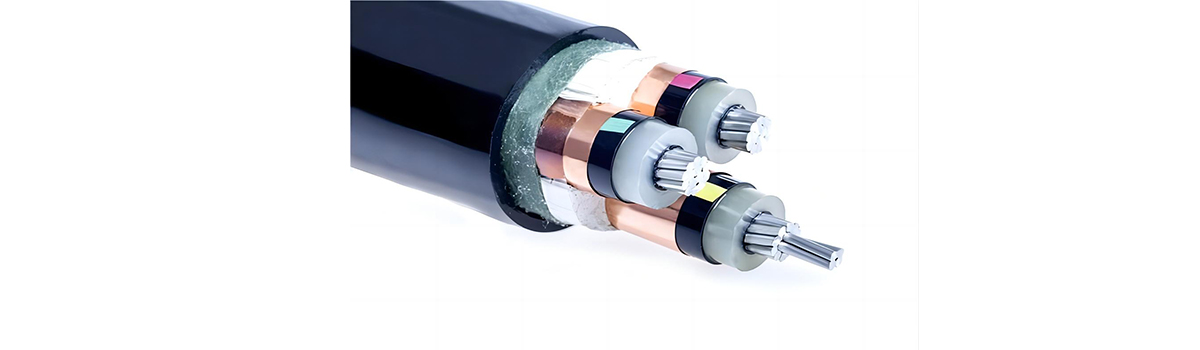

Cable de aluminio de tres núcleos de media tensión de 3,6 kV-35 kV

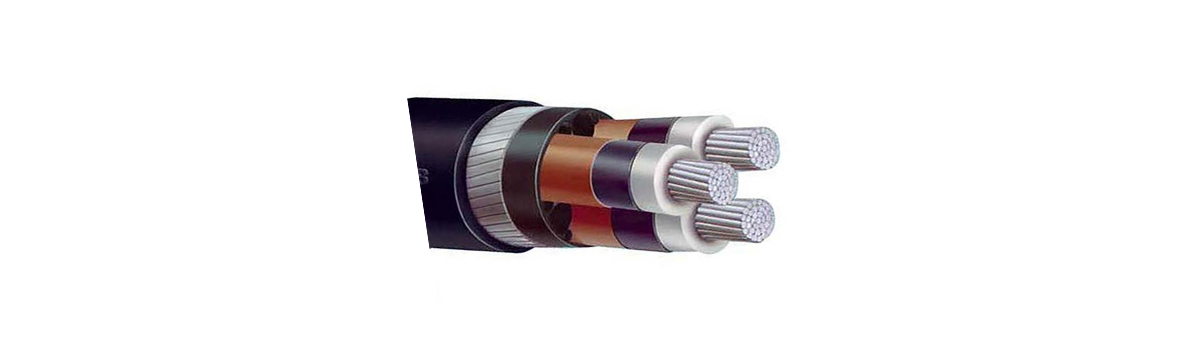

Cable de aluminio de tres núcleos de media tensión de 3,6 kV-35 kV
Cable de aluminio de tres núcleos de media tensión de 3,6 kV-35 kV

Descripción del Producto::

This product is suitable for fixed installation in AC 50Hz, rated voltage 3.6/6KV, 6/6KV, 6/10KV, 8.7/10KV, 8.7/15KV, 12/20KV, 18/30KV, 21/35KV, 26/35kV distribution networks or industrial facilities.

Considered when selecting medium voltage cables:

Voltage level: Make sure the rated voltage of the cable matches the application.

Current load: Select the appropriate required load based on the amount of current transmitted

Aplicación del producto:

Red de distribución urbana: distribuye la energía desde las tuberías de subestaciones de alto voltaje a varios usuarios.

Industria y minería: proporciona energía para grandes equipos industriales y minas.

Suministro de energía a edificios: se utiliza para el suministro de energía a grandes edificios, centros comerciales, aeropuertos, etc.

Generación de energía a nueva energía: incluye tuberías de energía en energía eólica, fotovoltaica y otros lugares.

Características del producto:

Durabilidad: Los cables de media tensión utilizan materiales de aislamiento de alto rendimiento con buena resistencia al envejecimiento, al calor y a la humedad, adecuados para un funcionamiento a largo plazo.

Interferencia antieléctrica: La capa de supresión puede reducir la interferencia electromagnética del cable para los niños pequeños y evitar la descarga.

Flexibilidad y baja tensión: Los cables de media tensión se pueden instalar en múltiples lugares, como subterráneos, aéreos, interiores y tuberías, con una fuerte conexión a tierra.

Seguridad: El aislamiento y el diseño mejorado de los cables de media tensión pueden garantizar que los cables tengan una alta seguridad durante el funcionamiento y reducir el riesgo de accidentes eléctricos.

Cable de aluminio de tres núcleos de media tensión de 3,6 kV-35 kV
Voltaje nominal NÚMERO DE NÚCLEOS Sección transversal (MM2) Conductor Diámetro del núcleo (MM) Espesor del blindaje del conductor (MM) Espesor del aislamiento (MM) Tamaño del escudo no metálico (MM) Tamaño del escudo metálico (MM) Cinturón (MM) Espesor de la vaina (MM) Diámetro exterior (MM) Peso (KG/KM) Resistencia de CC (OHM/KM)
3.6/6KV 3 25 7/2.18 6 0.8 2.5 0.7 30×0.10 60×0.20 2.1 35.6 1674.8 0.727
3 35 7/2.58 7 0.8 2.5 0.7 30×0.10 60×0.20 2.1 37.8 2030.8 0.524
3 50 10/2.58 8.4 0.8 2.5 0.7 30×0.10 60×0.20 2.2 41 2549.10  0.387
3 70 19/2.18 10 0.8 2.5 0.7 30×0.10 60×0.20 2.4 44.8 3260.6 0.268
3 95 19/2.58 11.6 0.8 2.5 0.7 40×0.10 60×0.20 2.5 48.5 4141 0.193
3 120 24/2.58 13 0.8 2.5 0.7 40×0.10 60×0.20 2.6 51.7 4968.7 0.153
3 150 30/2.58 14.6 0.8 2.5 0.7 40×0.10 60×0.20 2.7 55.3 5955.5 0.124
3 185 37/2.58 16.2 0.8 2.5 0.7 40×0.10 60×0.20 2.8 59 7081.9 0.0991
3 240 48/2.58 18.5 0.8 2.6 0.7 40×0.10 60×0.20 3 64.8 8892.8 0.0754
3 300 60/2.58 20.6 0.8 2.8 0.7 40×0.10 60×0.20 3.2 70.5 10875.2 0.0601
3 400 61/2.94 23.8 0.8 3 0.7 40×0.10 60×0.20 3.4 78.7 13928.6 0.047
6/6KV 3 25 7/2.18 6 0.8 3.4 0.7 30×0.10 60×0.20 2.2 39.7 1913.5 0.727
3 35 7/2.58 7 0.8 3.4 0.7 30×0.10 60×0.20 2.3 42 2299.2 0.524
3 50 10/2.58 8.4 0.8 3.4 0.7 40×0.10 60×0.20 2.4 45.2 2837.2 0.387
3 70 19/2.18 10 0.8 3.4 0.7 40×0.10 60×0.20 2.5 48.9 3551.8 0.268
3 95 19/2.58 11.6 0.8 3.4 0.7 40×0.10 60×0.20 2.6 52.5 4451.6 0.19
3 120 24/2.58 13 0.8 3.4 0.7 40×0.10 60×0.20 2.7 55.8 5298.8 0.153
3 150 30/2.58 14.6 0.8 3.4 0.7 40×0.10 60×0.20 2.8 59.4 6306.2 0.124
3 185 37/2.58 16.2 0.8 3.4 0.7 40×0.10 60×0.20 2.9 63.1 7453.3 0.0991
3 240 48/2.58 18.5 0.8 3.4 0.7 40×0.10 60×0.20 3.1 68.4 9253.6 0.0754
3 300 60/2.58 20.6 0.8 3.4 0.7 40×0.10 60×0.20 3.3 73.3 11175.4 0.0601
3 400 61/2.94 23.8 0.8 3.4 0.7 40×0.10 60×0.20 3.5 80.6 14160.5 0.047
6/10KV 3 25 7/2.18 6 0.8 3.4 0.7 30×0.10 60×0.20 2.2 39.7 1913.5 0.727
3 35 7/2.58 7 0.8 3.4 0.7 30×0.10 60×0.20 2.3 42 2299.2 0.524
3 50 10/2.58 8.4 0.8 3.4 0.7 30×0.10 60×0.20 2.4 45.2 2837.2 0.387
3 70 19/2.18 10 0.8 3.4 0.7 40×0.10 60×0.20 2.5 48.9 3551.8 0.27
3 95 19/2.58 11.6 0.8 3.4 0.7 40×0.10 60×0.20 2.6 52.5 4451.6 0.193
3 120 24/2.58 13 0.8 3.4 0.7 40×0.10 60×0.20 2.7 55.8 5298.8 0.153
3 150 30/2.58 14.6 0.8 3.4 0.7 40×0.10 60×0.20 2.8 59.4 6306.2 0.124
3 185 37/2.58 16.2 0.8 3.4 0.7 40×0.10 60×0.20 2.9 63.1 7453.3 0.0991
3 240 48/2.58 18.5 0.8 3.4 0.7 40×0.10 60×0.20 3.1 68.4 9253.6 0.0754
3 300 60/2.58 20.6 0.8 3.4 0.7 40×0.10 60×0.20 3.3 73.3 11175.4 0.0601
3 400 61/2.94 23.8 0.8 3.4 0.7 40×0.10 60×0.20 3.5 80.6 14160.5 0.047
8.7/10KV 3 25 7/2.18 6 0.8 4.5 0.7 30×0.10 60×0.20 2.4 44.8 2251.6 0.727
3 35 7/2.58 7 0.8 4.5 0.7 40×0.10 60×0.20 2.5 47.2 2655.9 0.524
3 50 10/2.58 8.4 0.8 4.5 0.7 40×0.10 60×0.20 2.6 50.4 3217.3 0.387
3 70 19/2.18 10 0.8 4.5 0.7 40×0.10 60×0.20 2.7 54 3957.2 0.27
3 95 19/2.58 11.6 0.8 4.5 0.7 40×0.10 60×0.20 2.8 57.7 4884.7 0.193
3 120 24/2.58 13 0.8 4.5 0.7 40×0.10 60×0.20 2.9 60.9 5754.2 0.153
3 150 30/2.58 14.6 0.8 4.5 0.7 40×0.10 60×0.20 3 64.5 6788 0.124
3 185 37/2.58 16.2 0.8 4.5 0.7 40×0.10 60×0.20 3.1 68.2 7961.6 0.0991
3 240 48/2.58 18.5 0.8 4.5 0.7 40×0.10 60×0.20 3.3 73.5 9801.3 0.0754
3 300 60/2.58 20.6 0.8 4.5 0.7 40×0.10 60×0.20 3.4 78.3 11725.3 0.0601
3 400 61/2.94 23.8 0.8 4.5 0.7 40×0.10 60×0.20 3.7 85.8 14799.2 0.047
8.7/15KV 3 25 7/2.18 6 0.8 4.5 0.7 30×0.10 60×0.20 2.4 44.8 2251.6 0.727
3 35 7/2.58 7 0.8 4.5 0.7 40×0.10 60×0.20 2.5 47.2 2655.9 0.524
3 50 10/2.58 8.4 0.8 4.5 0.7 40×0.10 60×0.20 2.6 50.4 3217.3 0.387
3 70 19/2.18 10 0.8 4.5 0.7 40×0.10 60×0.20 2.7 54 3957.2 0.27
3 95 19/2.58 11.6 0.8 4.5 0.7 40×0.10 60×0.20 2.8 57.7 4884.7 0.193
3 120 24/2.58 13 0.8 4.5 0.7 40×0.10 60×0.20 2.9 60.9 5754.2 0.153
3 150 30/2.58 14.6 0.8 4.5 0.7 40×0.10 60×0.20 3 64.5 6788 0.124
3 185 37/2.58 16.2 0.8 4.5 0.7 40×0.10 60×0.20 3.1 68.2 7961.6 0.0991
3 240 48/2.58 18.5 0.8 4.5 0.7 40×0.10 60×0.20 3.3 73.5 9801.3 0.0754
3 300 60/2.58 20.6 0.8 4.5 0.7 40×0.10 60×0.20 3.4 78.3 11725.3 0.0601
3 400 61/2.94 23.8 0.8 4.5 0.7 40×0.10 60×0.20 3.7 85.8 14799.2 0.047
12/20KV 3 35 7/2.58 7 0.8 5.5 0.7 40×0.10 60×0.20 2.6 51.7 2992.9 0.524
3 50 10/2.58 8.4 0.8 5.5 0.7 40×0.10 60×0.20 2.7 54.9 3574.5 0.387
3 70 19/2.18 10 0.8 5.5 0.7 40×0.10 60×0.20 2.8 58.5 4337.1 0.268
3 95 19/2.58 11.6 0.8 5.5 0.7 40×0.10 60×0.20 2.9 62.2 5287.4 0.19
3 120 24/2.58 13 0.8 5.5 0.7 40×0.10 60×0.20 3 65.4 6177 0.15
3 150 30/2.58 14.6 0.8 5.5 0.7 40×0.10 60×0.20 3.1 69.1 7235 0.12
3 185 37/2.58 16.2 0.8 5.5 0.7 40×0.10 60×0.20 3.3 72.9 8463 0.10
3 240 48/2.58 18.5 0.8 5.5 0.7 40×0.10 60×0.20 3.4 78.1 10304.9 0.08
3 300 60/2.58 20.6 0.8 5.5 0.7 40×0.10 60×0.20 3.6 83 12294.3 0.0601
3 400 61/2.94 23.8 0.8 5.5 0.7 40×0.10 60×0.20 3.8 90.3 15377.9 0.047
18/30KV 3 50 10/2.58 8.4 0.8 8 0.7 40×0.10 60×0.20 3.1 66.5 4635.5 0.387
3 70 19/2.18 10 0.8 8 0.7 40×0.10 60×0.20 3.2 70.1 5457.3 0.268
3 95 19/2.58 11.6 0.8 8 0.7 40×0.10 60×0.20 3.3 73.8 6467.1 0.193
3 120 24/2.58 13 0.8 8 0.7 40×0.10 60×0.20 3.4 77 7409.2 0.153
3 150 30/2.58 14.6 0.8 8 0.7 40×0.10 60×0.20 3.5 80.6 8525 0.124
3 185 37/2.58 16.2 0.8 8 0.7 40×0.10 60×0.20 3.6 84.3 9780.7 0.0991
3 240 48/2.58 18.5 0.8 8 0.7 40×0.10 60×0.20 3.8 89.6 11742.3 0.0754
3 300 60/2.58 20.6 0.8 8 0.7 40×0.10 60×0.20 3.9 94.3 13770.1 0.0601
3 400 61/2.94 23.8 0.8 8 0.7 40×0.10 60×0.20 4.2 101.8 17015.2 0.047
21/35KV 3 50 10/2.58 8.4 0.8 9.3 0.7 40×0.10 60×0.20 3.3 72.5 5259.5 0.387
3 70 19/2.18 10 0.8 9.3 0.7 40×0.10 60×0.20 3.4 76.1 6112 0.268
3 95 19/2.58 11.6 0.8 9.3 0.7 40×0.10 60×0.20 3.5 79.8 7152.4 0.193
3 120 24/2.58 13 0.8 9.3 0.7 40×0.10 60×0.20 3.6 83 8121.8 0.153
3 150 30/2.58 14.6 0.8 9.3 0.7 40×0.10 60×0.20 3.7 86.6 9268.2 0.124
3 185 37/2.58 16.2 0.8 9.3 0.7 40×0.10 60×0.20 3.8 90.3 10554.7 0.0991
3 240 48/2.58 18.5 0.8 9.3 0.7 40×0.10 60×0.20 4 95.6 12561.9 0.0754
3 300 60/2.58 20.6 0.8 9.3 0.7 40×0.10 60×0.20 4.1 100.3 14629.1 0.0601
3 400 61/2.94 23.8 0.8 9.3 0.7 40×0.10 60×0.20 4.4 107.8 17938.4 0.047
26/35KV 3 50 10/2.58 8.4 0.8 10.5 0.7 40×0.10 60×0.20 3.5 78 5885 0.387
3 70 19/2.18 10 0.8 10.5 0.7 40×0.10 60×0.20 3.6 81.7 6767.6 0.268
3 95 19/2.58 11.6 0.8 10.5 0.7 40×0.10 60×0.20 3.7 85.3 7835.1 0.193
3 120 24/2.58 13 0.8 10.5 0.7 40×0.10 60×0.20 3.8 88.5 8829.7 0.153
3 150 30/2.58 14.6 0.8 10.5 0.7 40×0.10 60×0.20 3.9 92.2 10006.5 0.124
3 185 37/2.58 16.2 0.8 10.5 0.7 40×0.10 60×0.20 4 95.8 11319.8 0.0991
3 240 48/2.58 18.5 0.8 10.5 0.7 40×0.10 60×0.20 4.2 101.2 13371.4 0.0754
3 300 60/2.58 20.6 0.8 10.5 0.7 40×0.10 60×0.20 4.3 105.9 15475.3 0.0601
3 400 61/2.94 23.8 0.8 10.5 0.7 40×0.10 60×0.20 4.6 113.4 18844.4 0.047

Preventa

Presentación del producto: cuando los clientes preguntan por el producto, les proporcionaremos una presentación detallada del producto, incluidos los parámetros técnicos, el alcance de aplicación y otra información, para ayudarlos a comprender mejor el producto.
pro_con_03 Personalización de la solución: según las necesidades específicas de los clientes, brindaremos servicios de personalización de soluciones personalizados para satisfacer sus requisitos específicos.
pro_con_06 Inspección y aceptación de muestras: Garantizamos que cada lote de cables producidos se somete a una estricta inspección y aceptación en fábrica.
Elementos de inspección de muestras: Resistencia de CC de los conductores de cable; Prueba de tensión soportada del cable terminado; Diámetro de un solo cable y desviación del conductor; Espesor promedio del aislamiento y punto más delgado; Espesor promedio y parte más delgada de la vaina; Tasa de cambio de la resistencia a la tracción y elongación del aislamiento y la vaina antes y después del envejecimiento; Prueba de tensión soportada del núcleo del aislamiento; Prueba de extensión térmica; Prueba de resistencia al ozono; Prueba de flexión de cable terminada, etc.
pro_con_09 Soporte técnico: Brindaremos un equipo de soporte técnico profesional para resolver los problemas técnicos que encuentren los clientes durante la selección y el uso del producto.

Postventa

pro_con_11-12Seguimiento de pedidos: Estableceremos un sistema integral de seguimiento de pedidos y actualizaremos el estado de los pedidos de los clientes de manera oportuna para garantizar que los clientes puedan realizar un seguimiento del progreso de sus pedidos.
pro_con_14 Capacitación sobre el producto: Brindaremos a los clientes capacitación sobre el uso del producto, incluidos los métodos de operación del producto, el mantenimiento y otro contenido, para ayudarlos a usar mejor el producto.
pro_con_16 Línea directa de servicio posventa: Estableceremos una línea directa de servicio posventa las 24 horas para brindarles a los clientes soporte técnico y consulta de servicio las 24 horas, los 7 días de la semana, realizar un seguimiento oportuno de las necesidades de servicio posventa de los clientes y garantizar que los problemas de los clientes se resuelvan de manera oportuna. manera.
pro_con_18 Encuesta de satisfacción posventa: Realizaremos encuestas de satisfacción posventa periódicas para comprender la satisfacción del cliente con nuestro servicio posventa y mejorar continuamente la calidad del servicio en función de los comentarios de los clientes.
