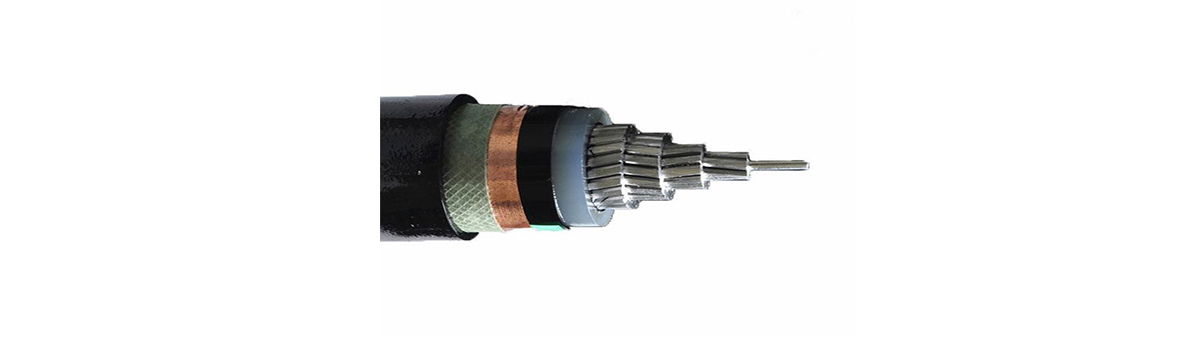

Cable de aluminio de media tensión unipolar MV AL de 3,6 kV a 35 kV - YJLV

Cable de aluminio de media tensión unipolar MV AL de 3,6 kV a 35 kV - YJLV
Cable de aluminio de media tensión unipolar MV AL de 3,6 kV a 35 kV - YJLV

Descripción del Producto:

Este producto es adecuado para instalaciones fijas en redes de distribución o equipos industriales con CA de 50 Hz y voltaje nominal de 3,6/6 kV, 6/6 kV, 6/10 kV, 8,7/10 kV, 8,7/15 kV, 12/20 kV, 18/30 kV, 21/35 kV, 26/35 kV.

Se deben tener en cuenta los siguientes factores al seleccionar cables de media tensión: Nivel de voltaje: asegúrese de que el voltaje nominal del cable coincida con la aplicación.

Carga de corriente: seleccione la carga requerida adecuada según la cantidad de corriente transmitida

Aplicación del producto:

Red de distribución urbana: distribuye la energía desde las tuberías de subestaciones de alto voltaje a varios usuarios.

Industria y minería: proporciona energía para grandes equipos industriales y minas.

Suministro de energía a edificios: se utiliza para el suministro de energía a grandes edificios, centros comerciales, aeropuertos, etc.

Generación de energía a nueva energía: incluye tuberías de energía en energía eólica, fotovoltaica y otros lugares.

Características del producto:

Durabilidad: Los cables de media tensión utilizan materiales de aislamiento de alto rendimiento con buena resistencia al envejecimiento, al calor y a la humedad, adecuados para un funcionamiento a largo plazo.

Interferencia antieléctrica: La capa de supresión puede reducir la interferencia electromagnética del cable para los niños pequeños y evitar la descarga.

Flexibilidad y baja tensión: Los cables de media tensión se pueden instalar en múltiples lugares, como subterráneos, aéreos, interiores y tuberías, con una fuerte conexión a tierra.

Seguridad: El aislamiento y el diseño mejorado de los cables de media tensión pueden garantizar que los cables tengan una alta seguridad durante el funcionamiento y reducir el riesgo de accidentes eléctricos.

Cable de media tensión de núcleo único de 3,6 kV a 35 kV MV AL - YJLV
Voltaje nominal No.ofcores Área de la sección transversal (mm2) conductor Diámetro del núcleo (MM2) Espesor de la pantalla del conductor (mm) Espesor del aislamiento (MM) Espesor del escudo térmico (mm) Tamaño de la pantalla de metal (MM) Apuesta por el valor (MM) Espesor de la funda (mm) Diámetro exterior (MM) Peso (KG/KM) Resistencia de CC (OHM/KM)
3.6/6kV 1 25 7/2.18 6.0  0.8 2.5 0.7 30×0.12 30×0.20 1.8 18.6 392.7 1.200
1 35 7/2.58 7.0  0.8 2.5 0.7 30×0.12 30×0.20 1.8 19.6 444.4 0.8680
1 50 10/2.58 8.4  0.8 2.5 0.7 30×0.12 35×0.20 1.8 21 516.8 0.6410
1 70 19/2.18 10.0  0.8 2.5 0.7 30×0.12 35×0.20 1.8 22.6 609.1 0.4430
1 95 19/2.58 11.6  0.8 2.5 0.7 40×0.12 40×0.20 1.8 24.2 719.4 0.3200
1 120 24/2.58 13.0  0.8 2.5 0.7 40×0.12 40×0.20 1.8 25.6 820.9 0.2530
1 150 30/2.58 14.6  0.8 2.5 0.7 40×0.12 45×0.20 1.8 27.2 940.7 0.2060
1 185 37/2.58 16.2  0.8 2.5 0.7 40×0.12 50×0.20 1.8 28.8 1073.7 0.1640
1 240 48/2.58 18.5  0.8 2.6 0.7 40×0.12 55×0.20 1.9 31.5 1302.0  0.1250
1 300 60/2.58 20.6  0.8 2.8 0.7 40×0.12 60×0.20 2.0  34.2 1553.1 0.1000
1 400 61/2.94 23.8  0.8 3.0  0.7 40×0.12 60×0.20 2.1 38.0  1929.7 0.0778
1 500 61/3.28 26.6  0.8 3.2 0.7 40×0.12 60×0.20 2.2 41.4 2334.4 0.0605
1 630 61/3.69 29.6  0.8 3.2 0.7 40×0.12 60×0.20 2.3 44.6 2786.0  0.0469
6/6kV 1 25 7/2.18 6.0  0.8 3.4 0.7 30×0.12 30×0.20 1.8  20.4 455.1 1.200
1 35 7/2.58 7.0  0.8 3.4 0.7 30×0.12 35×0.20 1.8 21.4 509.4 0.8680
1 50 10/2.58 8.4  0.8 3.4 0.7 30×0.12 35×0.20 1.8 22.8 585.4 0.6410
1 70 19/2.18 10.0  0.8 3.4 0.7 40×0.12 40×0.20 1.8 24.4 681.8 0.4430
1 95 19/2.58 11.6  0.8 3.4 0.7 40×0.12 45×0.20 1.8 26.0  796.3 0.3200
1 120 24/2.58 13.0  0.8 3.4 0.7 40×0.12 45×0.20 1.8 27.4 901.5 0.2530
1 150 30/2.58 14.6  0.8 3.4 0.7 40×0.12 50×0.20 1.8 29.0  1025.5 0.2060
1 185 37/2.58 16.2  0.8 3.4 0.7 40×0.12 50×0.20 1.9 30.8 1176.6 0.1640
1 240 48/2.58 18.5  0.8 3.4 0.7 40×0.12 55×0.20 2.0  33.3 1402.4 0.1250
1 300 60/2.58 20.6  0.8 3.4 0.7 40×0.12 60×0.20 2.0  35.4 1621.6 0.1000
1 400 61/2.94 23.8  0.8 3.4 0.7 40×0.12 60×0.20 2.2 39.0  1997.4 0.0778
1 500 61/3.28 26.6  0.8 3.4 0.7 40×0.12 60×0.20 2.2 41.8 2361.3 0.0605
1 630 61/3.69 29.6  0.8 3.4 0.7 40×0.12 60×0.20 2.4 45.2 2835.3 0.0469
6/10kV 1 25 7/2.18 6.0  0.8 3.4 0.7 30×0.12 30×0.20 1.8  20.4 455.1 1.200
1 35 7/2.58 7.0  0.8 3.4 0.7 30×0.12 35×0.20 1.8 21.4 509.4 0.8680
1 50 10/2.58 8.4  0.8 3.4 0.7 30×0.12 35×0.20 1.8 22.8 585.4 0.6410
1 70 19/2.18 10.0  0.8 3.4 0.7 40×0.12 40×0.20 1.8 24.4 681.8 0.4430
1 95 19/2.58 11.6  0.8 3.4 0.7 40×0.12 45×0.20 1.8 26.0  796.3 0.3200
1 120 24/2.58 13.0  0.8 3.4 0.7 40×0.12 45×0.20 1.8 27.4 901.5 0.2530
1 150 30/2.58 14.6  0.8 3.4 0.7 40×0.12 50×0.20 1.8 29.0  1025.5 0.2060
1 185 37/2.58 16.2  0.8 3.4 0.7 40×0.12 50×0.20 1.9 30.8 1176.6 0.1640
1 240 48/2.58 18.5  0.8 3.4 0.7 40×0.12 55×0.20 2.0  33.3 1402.4 0.1250
1 300 60/2.58 20.6  0.8 3.4 0.7 40×0.12 60×0.20 2.0  35.4 1621.6 0.1000
1 400 61/2.94 23.8  0.8 3.4 0.7 40×0.12 60×0.20 2.2 39.0  1997.4 0.0778
1 500 61/3.28 26.6  0.8 3.4 0.7 40×0.12 60×0.20 2.2 41.8 2361.3 0.0605
1 630 61/3.69 29.6  0.8 3.4 0.7 40×0.12 60×0.20 2.4 45.2 2835.3 0.0469
8.7/10kV 1 25 7/2.18 6.0  0.8 4.5 0.7 30×0.12 35×0.20 1.8  22.6 537.7 1.200
1 35 7/2.58 7.0  0.8 4.5 0.7 40×0.12 40×0.20 1.8 23.6 595.2 0.8680
1 50 10/2.58 8.4  0.8 4.5 0.7 40×0.12 40×0.20 1.8 25.0  675.6 0.6410
1 70 19/2.18 10.0  0.8 4.5 0.7 40×0.12 45×0.20 1.8 26.6 777.1 0.4430
1 95 19/2.58 11.6  0.8 4.5 0.7 40×0.12 50×0.20 1.8 28.2  896.7 0.3200
1 120 24/2.58 13.0  0.8 4.5 0.7 40×0.12 50×0.20 1.9 29.8 1019.9 0.2530
1 150 30/2.58 14.6  0.8 4.5 0.7 40×0.12 55×0.20 1.9 31.4  1149.6 0.2060
1 185 37/2.58 16.2  0.8 4.5 0.7 40×0.12 55×0.20 2.0  33.2 1307.7 0.1640
1 240 48/2.58 18.5  0.8 4.5 0.7 40×0.12 60×0.20 2.1  35.7 1542.9 0.1250
1 300 60/2.58 20.6  0.8 4.5 0.7 40×0.12 60×0.20 2.1  37.8 1769.8 0.1000
1 400 61/2.94 23.8  0.8 4.5 0.7 40×0.12 60×0.20 2.2 41.2  2140.6 0.0778
1 500 61/3.28 26.6  0.8 4.5 0.7 40×0.12 60×0.20 2.3 44.2 2533.5 0.0605
1 630 61/3.69 29.6  0.8 4.5 0.7 40×0.12 60×0.20 2.4 47.4 2999.0  0.0469
8.7/15kV 1 25 7/2.18 6.0  0.8 4.5 0.7 30×0.12 35×0.20 1.8  22.6 537.7 1.200
1 35 7/2.58 7.0  0.8 4.5 0.7 40×0.12 40×0.20 1.8 23.6 595.2 0.8680
1 50 10/2.58 8.4  0.8 4.5 0.7 40×0.12 40×0.20 1.8 25.0  675.6 0.6410
1 70 19/2.18 10.0  0.8 4.5 0.7 40×0.12 45×0.20 1.8 26.6 777.1 0.4430
1 95 19/2.58 11.6  0.8 4.5 0.7 40×0.12 50×0.20 1.8 28.2  896.7 0.3200
1 120 24/2.58 13.0  0.8 4.5 0.7 40×0.12 50×0.20 1.9 29.8 1019.9 0.2530
1 150 30/2.58 14.6  0.8 4.5 0.7 40×0.12 55×0.20 1.9 31.4  1149.6 0.2060
1 185 37/2.58 16.2  0.8 4.5 0.7 40×0.12 55×0.20 2.0  33.2 1307.7 0.1640
1 240 48/2.58 18.5  0.8 4.5 0.7 40×0.12 60×0.20 2.1  35.7 1542.9 0.1250
1 300 60/2.58 20.6  0.8 4.5 0.7 40×0.12 60×0.20 2.1  37.8 1769.8 0.1000
1 400 61/2.94 23.8  0.8 4.5 0.7 40×0.12 60×0.20 2.2 41.2  2140.6 0.0778
1 500 61/3.28 26.6  0.8 4.5 0.7 40×0.12 60×0.20 2.3 44.2 2533.5 0.0605
1 630 61/3.69 29.6  0.8 4.5 0.7 40×0.12 60×0.20 2.4 47.4 2999.0  0.0469
12/20kV 1 35 7/2.58 7.0  0.8 5.5 0.7 40×0.12 40×0.20 1.8 25.6 679.2 0.8680
1 50 10/2.58 8.4  0.8 5.5 0.7 40×0.12 45×0.20 1.8 27.0  763.7 0.6410
1 70 19/2.18 10.0  0.8 5.5 0.7 40×0.12 50×0.20 1.8 28.6 869.9 0.4430
1 95 19/2.58 11.6  0.8 5.5 0.7 40×0.12 50×0.20 1.9 30.4  1007.9 0.3200
1 120 24/2.58 13.0  0.8 5.5 0.7 40×0.12 55×0.20 1.9 31.8 1122.2 0.2530
1 150 30/2.58 14.6  0.8 5.5 0.7 40×0.12 55×0.20 2.0  33.6  1271.8 0.2060
1 185 37/2.58 16.2  0.8 5.5 0.7 40×0.12 60×0.20 2.0  35.2 1420.2 0.1640
1 240 48/2.58 18.5  0.8 5.5 0.7 40×0.12 60×0.20 2.1  37.7 1663.0  0.1250
1 300 60/2.58 20.6  0.8 5.5 0.7 40×0.12 60×0.20 2.2  40.0  1914.0  0.1000
1 400 61/2.94 23.8  0.8 5.5 0.7 40×0.12 60×0.20 2.3 43.4  2296.6 0.0778
1 500 61/3.28 26.6  0.8 5.5 0.7 40×0.12 60×0.20 2.4 46.4 2699.8 0.0605
1 630 61/3.69 29.6  0.8 5.5 0.7 40×0.12 60×0.20 2.5 49.6 3176.3  0.0469
18/30kV 1 50 10/2.58 8.4  0.8 8.0  0.7 40×0.12 55×0.20 2.0  32.4  1038.6 0.6410
1 70 19/2.18 10.0  0.8 8.0  0.7 40×0.12 60×0.20 2.0  34.0  1157.7 0.4430
1 95 19/2.58 11.6  0.8 8.0  0.7 40×0.12 60×0.20 2.1 35.8  1311.2 0.3200
1 120 24/2.58 13.0  0.8 8.0  0.7 40×0.12 60×0.20 2.1 37.2 1436.9 0.2530
1 150 30/2.58 14.6  0.8 8.0  0.7 40×0.12 60×0.20 2.2  39.0  1602.0  0.2060
1 185 37/2.58 16.2  0.8 8.0  0.7 40×0.12 60×0.20 2.2  40.6 1763.4 0.1640
1 240 48/2.58 18.5  0.8 8.0  0.7 40×0.12 60×0.20 2.3  43.1 2027.4  0.1250
1 300 60/2.58 20.6  0.8 8.0  0.7 40×0.12 60×0.20 2.4  45.4  2298.0  0.1000
1 400 61/2.94 23.8  0.8 8.0  0.7 40×0.12 60×0.20 2.5 48.8  2709.0  0.0778
1 500 61/3.28 26.6  0.8 8.0  0.7 40×0.12 60×0.20 2.6 51.8 3137.5 0.0605
1 630 61/3.69 29.6  0.8 8.0  0.7 40×0.12 60×0.20 2.7 55.0  3640.9  0.0469
21/35kV 1 50 10/2.58 8.4  0.8 9.3  0.7 40×0.12 60×0.20 2.1  35.2  1198.9 0.6410
1 70 19/2.18 10.0  0.8 9.3  0.7 40×0.12 60×0.20 2.1  36.8  1324.8 0.4430
1 95 19/2.58 11.6  0.8 9.3  0.7 40×0.12 60×0.20 2.2 38.6  1486.3 0.3200
1 120 24/2.58 13.0  0.8 9.3  0.7 40×0.12 60×0.20 2.2 40.0  1617.9 0.2530
1 150 30/2.58 14.6  0.8 9.3  0.7 40×0.12 60×0.20 2.3  41.8 1791.0  0.2060
1 185 37/2.58 16.2  0.8 9.3  0.7 40×0.12 60×0.20 2.3  43.4  1959.1 0.1640
1 240 48/2.58 18.5  0.8 9.3  0.7 40×0.12 60×0.20 2.4  45.9 2234.1  0.1250
1 300 60/2.58 20.6  0.8 9.3  0.7 40×0.12 60×0.20 2.5  48.2 2514.8  0.1000
1 400 61/2.94 23.8  0.8 9.3  0.7 40×0.12 60×0.20 2.6 51.6  2940.6  0.0778
26/35kV 1 50 10/2.58 8.4  0.8 10.5  0.7 40×0.12 60×0.20 2.1  37.6  1341.9 0.6410
1 70 19/2.18 10.0  0.8 10.5  0.7 40×0.12 60×0.20 2.2  39.4  1491.2 0.4430
1 95 19/2.58 11.6  0.8 10.5  0.7 40×0.12 60×0.20 2.2 41.0  1641.5 0.3200
1 120 24/2.58 13.0  0.8 10.5  0.7 40×0.12 60×0.20 2.3 42.6  1797.3 0.2530
1 150 30/2.58 14.6  0.8 10.5  0.7 40×0.12 60×0.20 2.3  44.2 1957.7  0.2060
1 185 37/2.58 16.2  0.8 10.5  0.7 40×0.12 60×0.20 2.4  46.0  2152.3 0.1640
1 240 48/2.58 18.5  0.8 10.5  0.7 40×0.12 60×0.20 2.5  48.5 2437.4  0.1250
1 300 60/2.58 20.6  0.8 10.5  0.7 40×0.12 60×0.20 2.5  50.6 2704.5  0.1000
1 400 61/2.94 23.8  0.8 10.5  0.7 40×0.12 60×0.20 2.6 54.0  3142.4  0.0778
