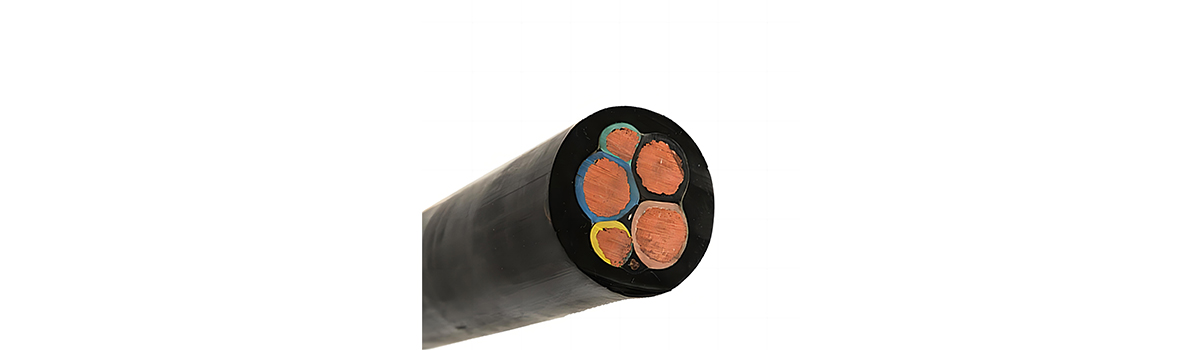

Cable revestido de caucho libre de halógenos y baja emisión de humos H07ZZ-F LSZH

Cable revestido de caucho libre de halógenos y baja emisión de humos H07ZZ-F LSZH
Cable revestido de caucho libre de halógenos y baja emisión de humos H07ZZ-F LSZH

APLICACIÓN:

Para instalaciones en las que el fuego, la emisión de humo y los vapores tóxicos suponen una amenaza potencial para la vida y los equipos. Entre los ejemplos de uso se incluyen el suministro de unidades de energía móviles, instalaciones de SAI, iluminación de escenarios y equipos audiovisuales. Este cable soportará tensiones mecánicas medias y es adecuado tanto para instalación en interiores como en exteriores.

CARACTERÍSTICAS

Tensión nominal Uo/U

450/750 V

Temperatura nominal

Fijo: -20 °C a +90 °C

Flexible: -5 °C a +50 °C

Radio de curvatura mínimo

Fijo: 4 x diámetro total

Flexible: 6 x diámetro total

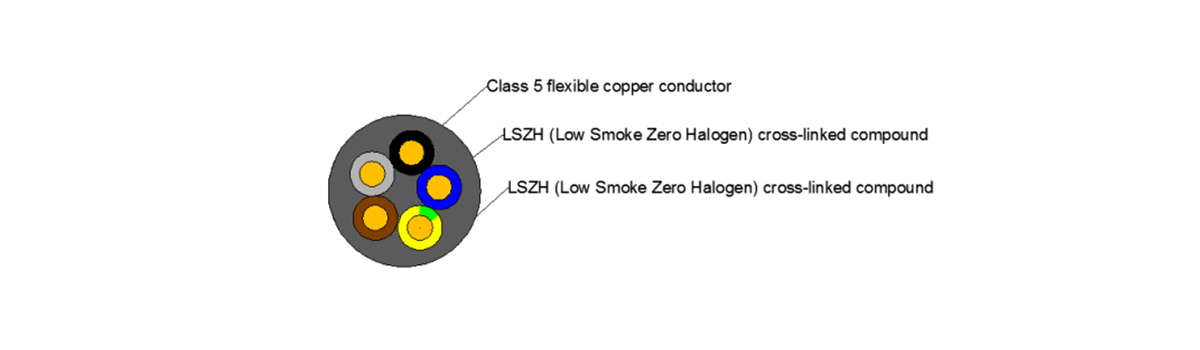

CONSTRUCCIÓN

Conductor

Conductor de cobre flexible de clase 5

Aislamiento

Compuesto reticulado LSZH (Low Smoke Zero Halogen)

Cubierta

Compuesto reticulado LSZH (Low Smoke Zero Halogen)

Identificación del núcleo

1 núcleo: Negro

2 núcleos: Azul Marrón

3 núcleos: Verde/Amarillo Azul Marrón

4 núcleos: Verde/Amarillo Marrón Negro Gris

5 núcleos: Verde/Amarillo Azul Marrón Negro Gris

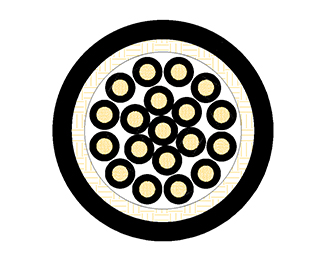

6 núcleos y superiores: Negro con números blancos

Verde/Amarillo

Color de la funda

Negro

*Nota: Los tamaños a partir de 5x35 mm2 no están armonizados (07ZZ-F)

NORMAS

EN 50525-3-21, HD 22-13, CEI 20-19 Parte 13, EN 60228

Retardante de llama según IEC/EN 60332-3-10

NÚMERO DE PIEZA ELAND NÚMERO DE
NÚCLEOS
ÁREA DE SECCIÓN TRANSVERSAL NOMINAL
mm2
DIÁMETRO TOTAL NOMINAL
mm
PESO
NOMINAL
kg/km
PRENSAESTOPAS A2
Latón
GLANDULA A2PL
Plástico
A6Z10015 1 1.5 6.4 63 - -
A6Z10025 1 2.5 7.1 76 - -
A6Z1004 1 4 8.1 107 20S 20
A6Z1006 1 6 8.85 140 20S 20
A6Z1010 1 10 10.7 213 20S 20
A6Z1016 1 16 12.1 291 20 25
A6Z1025 1 25 14.25 415 25 25
A6Z1035 1 35 16.1 539 25 25
A6Z1050 1 50 18.55 740 25 32
A6Z1070 1 70 20.95 989 32 32
A6Z1095 1 95 23.4 1290 32 40
A6Z1120 1 120 25.7 1592 40 40
A6Z1150 1 150 28.3 1957 40 40
A6Z1185 1 185 31 2350 50S 50
A6Z1240 1 240 34.45 3099 50 63
A6Z1300 1 300 37.7 3687 50 -
A6Z1400 1 400 42.1 4850 63S -
A6Z1500 1 500 46.65 5998 63 -
A6Z02010 2 1 8.58 112 - -
A6Z02015 2 1.5 9.75 135 20S 20
A6Z02025 2 2.5 11.65 190 20 25
A6Z02040 2 4 13.45 255 25 -
A6Z02060 2 6 14.95 335 25 -
A6Z0210 2 10 20.15 590 323 -
A6Z0216 2 16 22.95 821 32 -
A6Z0225 2 25 27.5 1172 40 -
A6Z03010 3 1 9.5 125 - -
A6Z03015 3 1.5 10.55 129 20 20
A6Z03025 3 2.5 12.45 250 25 25
A6Z03040 3 4 14.45 330 25 -
A6Z03060 3 6 16.05 440 25 -
A6Z0310 3 10 21.65 800 32 -
A6Z0316 3 16 24.7 1150 40 -
A6Z0325 3 25 29.55 1680 50S -
A6Z0335 3 35 33.2 2170 50S -
A6Z04010 4 1 10.55 170 20S -
A6Z04015 4 1.5 11.65 196 20 25
A6Z04025 4 2.5 13.8 275 25 25
A6Z04040 4 4 15.95 388 25 25
A6Z04060 4 6 17.85 515 32 32
A6Z0410 4 10 23.7 882 40 40
A6Z0416 4 16 26.95 1234 40 40
A6Z0425 4 25 32.75 1811 50S 50
A6Z0435 4 35 36.8 2365 50 63
A6Z0450 4 50 42.6 3212 63S -
A6Z0470 4 70 48.35 4320 63 -
A6Z0495 4 95 54.7 5572 73S -
A6Z04120 4 120 59.5 6930 75 -
A6Z04150 4 150 65.5 8419 - -
A6Z04185 4 185 72 10165 - -
A6Z04240 4 240 81.5 13420 - -
A6Z05010 5 1 11.65 205 20 -
A6Z05015 5 1.5 12.8 242 25 25
A6Z05025 5 2.5 15.15 341 25 25
A6Z05040 5 4 17.75 495 32 32
A6Z05060 5 6 19.85 642 32 32
A6Z0510 5 10 26 1090 40 40
A6Z0516 5 16 29.85 1534 50S 50
A6Z0525 5 25 36.2 2291 50 63
A6Z0535 5 35 39.5 2700 - -
A6Z0550 5 50 44.2 3730 63S -
A6Z0570 5 70 50.4 5022 - -
A6Z0595 5 95 56.2 6520 - -
A6Z05120 5 120 64.1 8080 - -
A6Z05150 5 150 70.1 8660 - -
A6Z07015 7 1.5 16.7 355 25 32
A6Z12015 12 1.5 20 660 32 32
A6Z19015 19 1.5 27.5 788 40 40
A6Z27015 27 1.5 31.5 1077 40 40
A6Z37015 37 1.5 36.5 1358 50S 50
