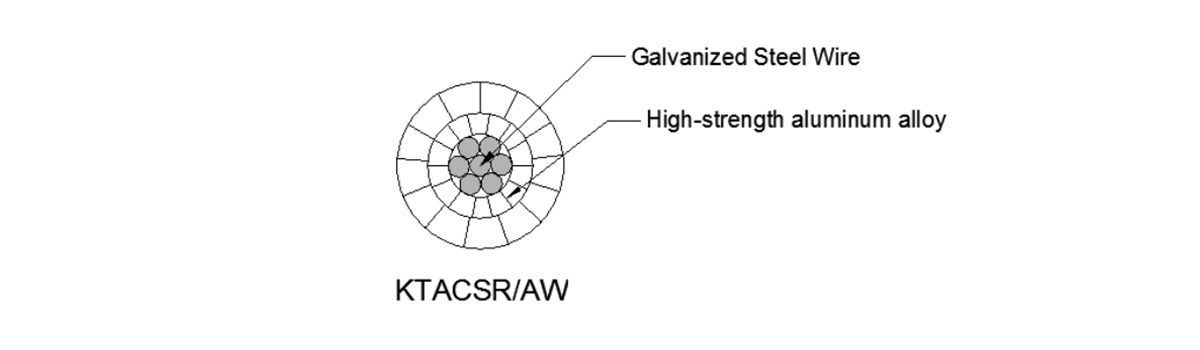

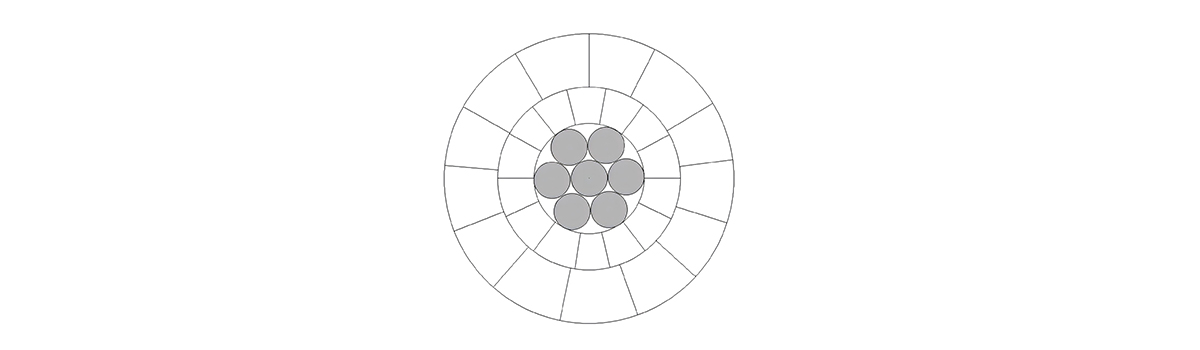

KTACSR y KTACSR/AW

KTACSR y KTACSR/AW
KTACSR y KTACSR/AW
KTACSR y KTACSR/AW

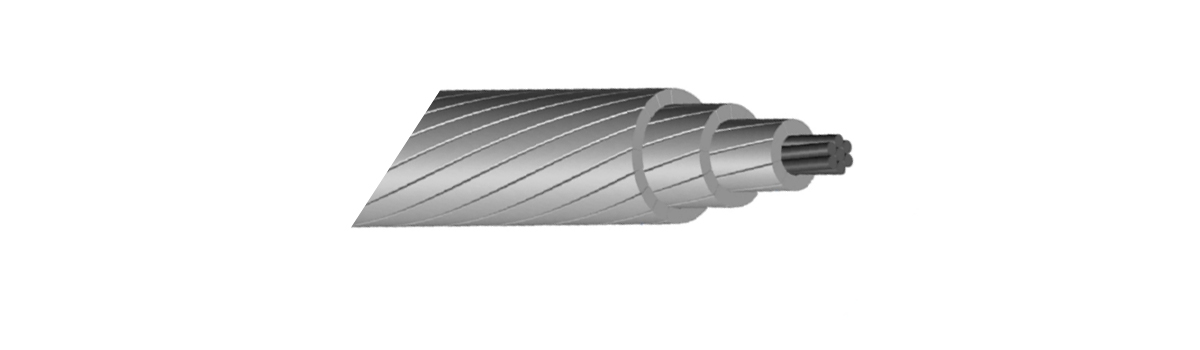

Conductor de aleación resistente al calor de alta temperatura:

son conductores de alta corriente con un núcleo interno compuesto de acero galvanizado o acero revestido de aluminio y una capa externa compuesta de aleación de aluminio de alta resistencia y resistente al calor con forma redonda o trapezoidal.

Cables de aluminio y circonio (tipo AT2), trenzados concéntricamente sobre un núcleo de .

ALTA RESISTENCIA-RESISTENCIA TÉRMICA 1
Número de cables Diámetro del alambre KTAL Steel Total Complet e
Conducto
KTAL Steel Total Regular Strength HS EHS UHS Resistan ce@
20℃
KTAL Steel KTAL Steel @85℃ @150℃
(m㎡) (No.) (No.) (mm) (mm) (m㎡) (m㎡) (m㎡) (mm) (Kg/Km) (Kg/Km) (Kg/Km) (KN) (KN) (KN) (KN) (Ω/Km) (Ampere) (Ampere)
58 6 1 3.5 3.5 57.73 9.62 67.35 10.5 158.42 74.84 233.26 25.84 27.19 28.15 28.49 0.5512 190 316
80 6 1 4.2 4.2 83.13 13.85 96.98 12.6 228.12 107.75 335.87 34.91 37.26 38.79 39.2 0.3828 238 399
80 15 4 2.6 2.6 79.64 21.24 100.88 13 219.14 168.22 387.36 46.94 49.7 51.93 52.67 0.4007 234 394
95 6 1 4.5 4.5 95.43 15.9 111.33 13.5 261.87 123.7 385.57 40.07 42.78 44.53 45 0.3335 258 436
100 15 4 2.9 2.9 99.08 26.42 125.5 14.5 272.63 209.25 481.88 58.09 61.53 64.3 65.23 0.3221 267 453
120 15 4 3.2 3.2 120.64 32.17 152.81 16 331.96 254.79 586.75 68.97 73.47 76.69 77.81 0.2645 301 514
120 30 7 2.3 2.3 124.64 29.08 153.72 16.1 343.77 227.22 570.99 67.26 71.04 74.09 75.11 0.2566 327 559
160 30 7 2.6 2.6 159.28 37.17 196.45 18.2 439.32 290.43 729.75 87.08 91.91 95.81 97.11 0.2008 380 655
200 30 7 2.9 2.9 198.16 46.24 244.4 20.3 546.55 361.29 907.84 107.74 113.75 118.6 120.22 0.1614 433 753
240 30 7 3.2 3.2 241.27 56.3 297.57 22.4 665.46 439.9 1105.36 127.96 135.84 141.47 143.44 0.1326 488 855
330 26 7 4 3.1 326.73 52.83 379.56 25.3 902.23 412.78 1315.01 143.27 150.67 155.95 157.8 0.098 581 1029
410 26 7 4.5 3.5 413.51 67.35 480.86 28.5 1141.86 526.24 1668.1 176.55 185.98 192.72 195.08 0.0774 669 1199
480 45 7 3.7 2.47 483.85 33.54 517.39 29.61 1337.01 262.06 1599.07 162.93 167.29 170.81 171.98 0.0662 718 1292
520 54 7 3.5 3.5 519.54 67.35 586.89 31.5 1437.04 526.24 1963.28 208.72 218.15 224.89 227.24 0.0617 753 1363
560 54 19 3.63 2.18 558.85 70.92 629.77 32.68 1545.77 556.01 2101.78 227.59 237.52 244.61 246.74 0.0574 786 1428
610 54 7 3.8 3.8 612.42 79.39 691.81 34.2 1693.94 620.31 2314.25 240.48 253.98 262.71 265.09 0.0524 829 1513
630 54 19 3.85 2.31 628.65 79.63 708.28 34.65 1738.83 624.29 2363.12 251.55 261.9 270.26 273.05 0.051 842 1540
680 45 7 4.4 2.9 684.24 46.24 730.48 35.1 1890.74 361.29 2252.03 213.14 219.15 224.01 225.63 0.0468 879 1610
680 54 7 4 4 678.59 87.96 766.55 36 1876.97 687.27 2564.24 264.42 279.37 289.05 291.69 0.0473 880 1616
710 54 19 4.09 2.45 709.47 89.57 799.04 36.79 1962.38 702.22 2664.6 274.28 285.92 295.33 298.46 0.0452 904 1663
800 54 19 4.34 2.61 798.85 101.65 900.5 39.09 2209.6 796.93 3006.53 309.85 323.07 333.74 337.3 0.0402 968 1793
810 45 7 4.8 3.2 814.3 56.3 870.6 38.4 2250.14 439.9 2690.04 244.89 252.77 258.4 260.37 0.0394 972 1798
1120 72 19 4.45 1.78 1119.81 47.28 1167.09 44.5 3097.07 370.67 3467.74 313.89 320.51 325.24 326.66 0.0286 1172 2214
1160 84 7 4.2 4.2 1163.77 96.98 1260.75 46.2 3221.17 757.75 3978.92 375.31 391.8 402.47 405.38 0.0276 1203 2283
1250 84 19 4.35 2.61 1248.39 101.65 1350.04 47.85 3455.38 796.93 4252.31 411 424.21 434.89 438.45 0.0257 1251 2385
1520 84 7 4.8 4.8 1520 126.67 1646.7 52.8 4207.25 989.73 5196.98 475.01 487.68 510.48 514.28 0.0211 1387 2687



ALTA RESISTENCIA-RESISTENCIA TÉRMICA 2
Tamaño del conductor Varamiento Área de sección transversal Diámetro del
conductor completo
Peso Resistencia nominal ANUNCIO
Resistencia @ 20 ℃
Capacidad actual
Número de cables Diámetro del alambre KTAL Steel Total KTAL Steel Total Alta
resistencia
Extra alta resistencia
KTAL Steel KTAL Steel @85℃ @150℃
(m㎡) (No.) (No.) (mm) (mm) (m㎡) (m㎡) (m㎡) (mm) (Kg/Km) (Kg/Km) (Kg/Km) (KN) (KN) (Ω/Km) (Ampere) (Ampere)
58 6 1 3.5 3.5 57.73 9.62 67.35 10.5 158.42 63.39 221.81 24.88 26.71 0.538 192.57 320.32
80 6 1 4.2 4.2 83.13 13.85 96.98 12.6 228.12 91.27 319.39 33.53 36.71 0.3737 240.4 404.22
80 15 4 2.6 2.6 79.64 21.24 100.88 13 219.14 142.49 361.63 45.24 48.64 0.3647 245.01 412.77
95 6 1 4.5 4.5 95.43 15.9 111.33 13.5 261.87 104.78 366.65 37.85 42.14 0.3255 261.45 441.51
100 15 4 2.9 2.9 99.08 26.42 125.5 14.5 272.63 177.24 449.87 55.98 60.21 0.2932 279.75 474.62
120 15 4 3.2 3.2 120.64 32.17 152.81 16 331.96 215.82 547.78 67.68 71.86 0.2408 315.24 538.43
120 30 7 2.3 2.3 124.64 29.08 153.72 16.1 343.77 192.47 536.24 64.93 69.58 0.2363 341.17 582.97
160 30 7 2.6 2.6 159.28 37.17 196.45 18.2 439.32 246.01 685.33 84.1 90.05 0.1849 395.76 682.28
200 30 7 2.9 2.9 198.16 46.24 244.4 20.3 546.55 306.03 852.58 104.03 111.43 0.1486 451.57 785.07
240 30 7 3.2 3.2 241.27 56.3 297.57 22.4 665.46 372.61 1038.07 125.71 133.02 0.122 508.49 891.13
330 26 7 4 3.1 326.73 52.83 379.56 25.3 902.23 349.64 1251.87 141.16 148.02 0.0925 598.14 1059.45
410 26 7 4.5 3.5 413.51 67.35 480.86 28.5 1141.86 445.75 1587.61 169.82 182.61 0.073 688.93 1233.87
480 45 7 3.7 2.47 483.85 33.54 517.39 29.61 1337.01 221.98 1558.99 156.85 162.22 0.0646 726.87 1307.22
520 54 7 3.5 3.5 519.54 67.35 586.89 31.5 1437.04 445.75 1882.79 201.98 214.78 0.0589 770.64 1394.24
560 54 19 3.63 2.18 558.85 70.92 629.77 32.68 1545.77 470.96 2016.73 219.79 233.26 0.0548 804.18 1460.53
610 54 7 3.8 3.8 612.42 79.39 691.81 34.2 1693.94 525.43 2219.37 234.92 250.8 0.05 848.5 1548.62
630 54 19 3.85 2.31 628.65 79.63 708.28 34.65 1738.83 528.8 2267.63 245.17 257.91 0.0487 861.64 1574.88
680 45 7 4.4 2.9 684.24 46.24 730.48 35.1 1890.74 306.03 2196.77 209.44 216.84 0.0457 889.44 1629.05
680 54 7 4 4 678.59 87.96 766.55 36 1876.97 582.15 2459.12 258.26 275.85 0.0451 901.03 1653.98
710 54 19 4.09 2.45 709.47 89.57 799.04 36.79 1962.38 594.81 2557.19 267.12 281.45 0.0432 923.84 1700.1
800 54 19 4.34 2.61 798.85 101.65 900.5 39.09 2209.6 675.03 2884.63 301.72 317.98 0.0384 989.12 1833.39
810 45 7 4.8 3.2 814.3 56.3 870.6 38.4 2250.14 372.61 2622.75 242.63 249.95 0.0384 983.55 1820.68
1120 72 19 4.45 1.78 1119.81 47.28 1167.09 44.5 3097.07 313.97 3411.04 308.7 317.68 0.0282 1179.57 2228.93
1160 84 7 4.2 4.2 1163.77 96.98 1260.75 46.2 3221.17 641.85 3863.02 365.62 387.92 0.0268 1219.59 2314.31
1250 84 19 4.35 2.61 1248.39 101.65 1350.04 47.85 3455.38 675.03 4130.41 402.86 419.13 0.025 1266.16 2415.49
1520 84 7 4.8 4.8 1520.03 126.67 1646.7 52.8 4207.25 838.34 5045.59 453.47 491.48 0.0205 1403.81 2722.06



Título del spoiler
Conducto r Size Área de sección transversal Varamiento Diámetro del conductor completo Peso Resistencia nominal Resistencia CC a 20 °C Capacidad actual
KTAL Steel Total No.of KTAL Wires No.of KTAL Layers No.of Steel Wires Dia.of Steel Wires KTAL Steel Total Fuerza regular HS EHS UHS
(m㎡) (m㎡) (m㎡) (m㎡) (No.) (No.) (No.) (mm) (mm) (Kg/Km) (Kg/Km) (Kg/Km) (KN) (KN) (KN) (KN) (/Km) (Ampere) (Ampere)
170 170.45 9.46 179.91 14 2 1 3.47 15.6 469.95 73.57 543.52 52.3 53.62 54.57 54.9 0.1876 380 648
205 205.26 11.7 216.97 14 2 1 3.86 17.12 565.93 91.04 656.97 59.88 61.87 63.16 63.51 0.1558 425 730
240 241.7 39.19 280.89 18 2 7 2.67 19.44 666.37 306.23 972.6 104.55 109.64 113.76 115.13 0.1323 474 822
280 281.98 45.92 327.9 20 2 7 2.89 21 777.43 358.78 1136.21 122.22 128.19 133.01 134.62 0.1133 521 908
290 289.68 37.74 327.42 18 2 7 2.62 21 798.67 294.87 1093.54 110.59 115.49 119.46 120.78 0.1104 527 919
320 322.26 52.49 374.75 20 2 7 3.09 20.45 888.49 410.16 1298.65 134.38 141.72 146.97 148.81 0.0993 553 962
340 336.85 54.9 391.75 20 2 7 3.16 22.94 928.73 428.95 1357.68 140.5 148.18 153.67 155.59 0.0949 579 1017
390 389.25 50.81 440.06 20 2 7 3.04 24.35 1073.18 396.99 1470.17 146.69 153.8 160.66 162.44 0.0821 630 1112
405 402.83 52.15 454.98 20 2 7 3.08 24.75 1110.62 407.51 1518.13 151.28 158.58 163.8 165.62 0.0794 642 1136
480 479.69 47.2 526.89 35 3 7 2.93 26.64 1329.03 368.78 1697.81 168.34 174.48 179.44 181.09 0.067 692 1224
490 489.57 63.55 553.13 24 2 7 3.4 27.28 1349.78 496.58 1846.36 184.06 192.96 199.32 201.54 0.0653 705 1249
525 523.67 26.85 550.53 30 3 7 2.21 27.28 1450.88 209.81 1660.69 147.76 151.52 154.21 155.01 0.0613 726 1287
590 586.76 41.28 628.03 33 3 7 2.74 29.1 1625.66 322.5 1948.16 178.99 184.36 188.69 190.13 0.0548 778 1387
625 625.07 79.63 704.69 38 3 19 2.31 30.8 1731.79 624.28 2356.07 236.31 246.67 255.03 257.81 0.0514 812 1457
640 636.97 44.03 681 35 3 7 2.83 30.3 1764.78 344.04 2108.82 193.31 199.03 203.66 205.2 0.0504 816 1462
680 676.24 85.95 762.2 39 3 19 2.4 32.02 1873.58 673.87 2547.45 255.41 266.58 275.61 278.62 0.0476 850 1530
690 688.96 47.52 736.48 36 3 7 2.94 31.52 1908.82 371.3 2280.12 208.95 215.13 220.12 221.78 0.0467 854 1536
725 725.09 91.78 816.87 39 3 19 2.48 33.15 2008.91 719.55 2728.46 273.37 285.3 294.94 298.15 0.0443 886 1602
730 726.41 91.78 818.19 39 3 19 2.48 33.18 2012.56 719.55 2732.11 273.65 285.58 295.22 298.43 0.0442 887 1604
740 737.4 51.14 788.54 36 3 7 3.05 32.6 2043.02 399.61 2442.63 221.96 229.12 234.24 236.03 0.0435 890 1606
780 776.92 98.56 875.49 39 3 19 2.57 34.3 2152.52 772.72 2925.24 293.2 306.02 316.36 319.81 0.0413 923 1675
790 789.13 54.55 843.69 36 3 7 3.15 33.74 2186.36 426.24 2612.6 237.31 244.95 250.41 252.31 0.0407 925 1676
820 821.87 108.79 930.65 39 3 19 2.7 35.4 2277.05 852.87 3129.92 315.95 330.09 341.51 345.32 0.0391 954 1736
840 839.8 58.07 897.88 36 3 7 3.25 34.8 2326.74 453.73 2780.47 252.57 260.7 266.5 268.54 0.0383 958 1742
880 876.9 111.22 988.11 42 3 19 2.73 36.45 2429.5 871.93 3301.43 330.89 345.34 357.02 360.91 0.0367 989 1806
890 891.08 61.7 952.78 42 3 7 3.35 35.86 2468.81 482.08 2950.89 268.09 276.73 282.9 285.06 0.0361 991 1808
900 901.93 73.54 975.47 42 3 19 2.22 36.28 2498.85 576.58 3075.43 290.26 300.55 307.91 310.11 0.0357 999 1825
980 976.36 123.77 1100.13 42 3 19 2.88 38.48 2705.08 970.38 3675.46 368.35 384.44 397.43 401.77 0.0329 1053 1936
990 987.86 68.9 1056.76 42 3 7 3.54 37.76 2736.95 538.32 3275.27 293 304.72 314.36 316.77 0.0325 1051 1932
1090 1092.4 88.84 1181.29 64 4 19 2.44 39.91 3041.47 696.52 3737.99 348.59 360.14 369.47 372.58 0.0296 1136 2116
1330 1331.3 108.79 1440.04 64 4 19 2.7 44.07 3706.33 852.87 4559.2 425.47 439.61 451.03 454.84 0.0242 1268 2396
