Cable de entrada de servicio, tipo SE, estilo SER y SE, estilo U. Cable de entrada de servicio, 600 voltios. Conductores individuales clasificados XHHW-2 o THHN/THWN. Cubierta y conductores individuales resistentes a la luz solar.
El cable de entrada de servicio Shuobang tipo SE se utiliza principalmente para transportar energía desde la bajada de servicio hasta la base del medidor y desde la base del medidor hasta el tablero de distribución; sin embargo, el cable se puede utilizar en todas las aplicaciones donde se permite el cable tipo SE. El cable SER se puede utilizar en lugares húmedos o secos a temperaturas que no superen los 90 ℃. La tensión nominal es de 600 voltios.
El cable Shuobang tipo SE cumple con:
▪ ASTM: todas las normas aplicables
▪ Norma UL 44 para conductores XHHW-2
▪ Norma UL 83 para conductores THHN/THWN
▪ Norma UL 854
▪ Especificación federal A-A-59544
▪ Código Eléctrico Nacional, NFPA 70, edición 2011
▪ RoHS/REACH

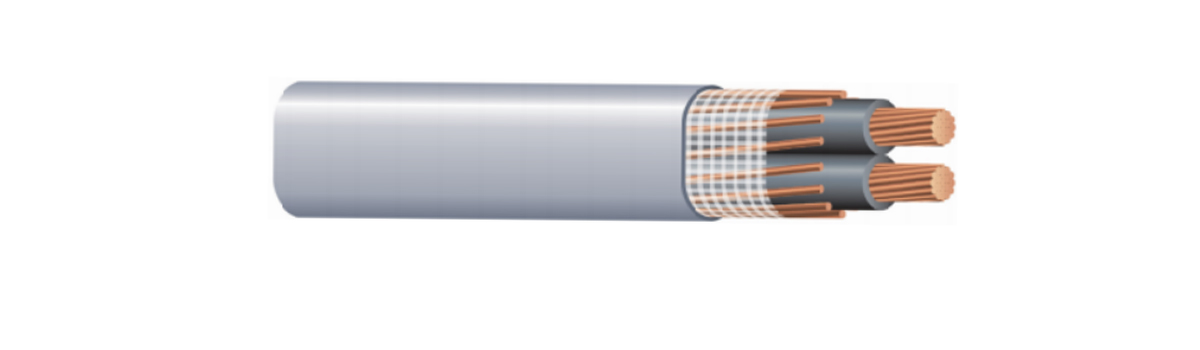

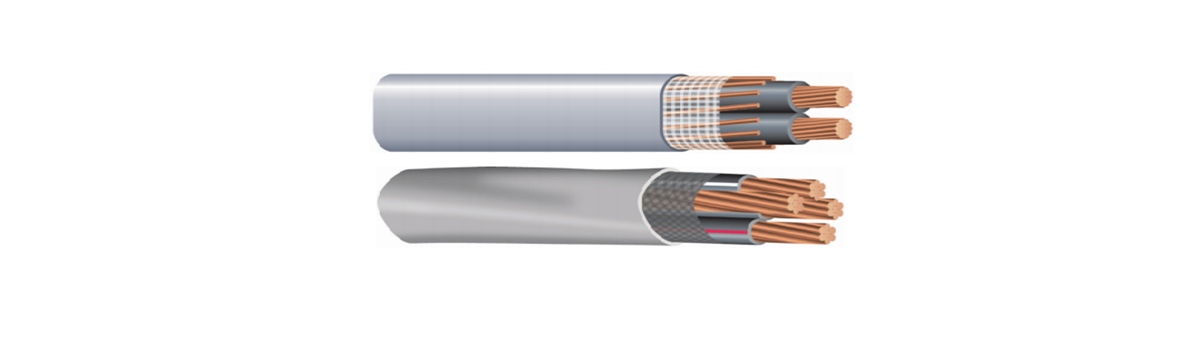

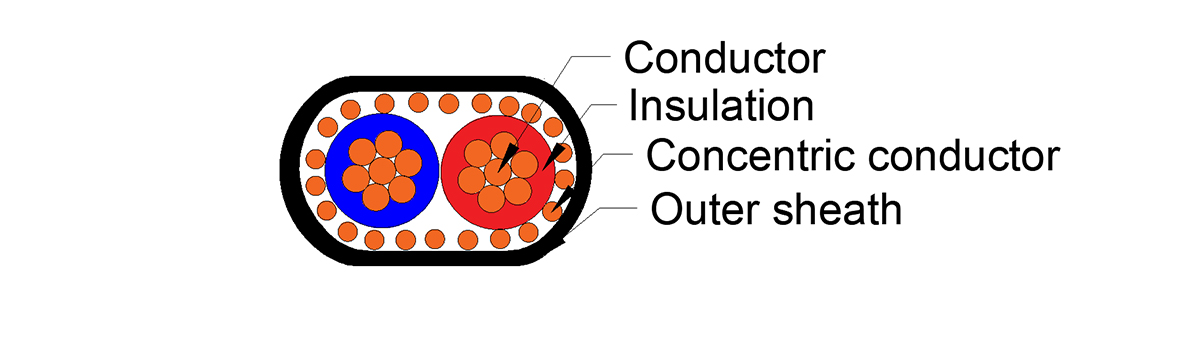

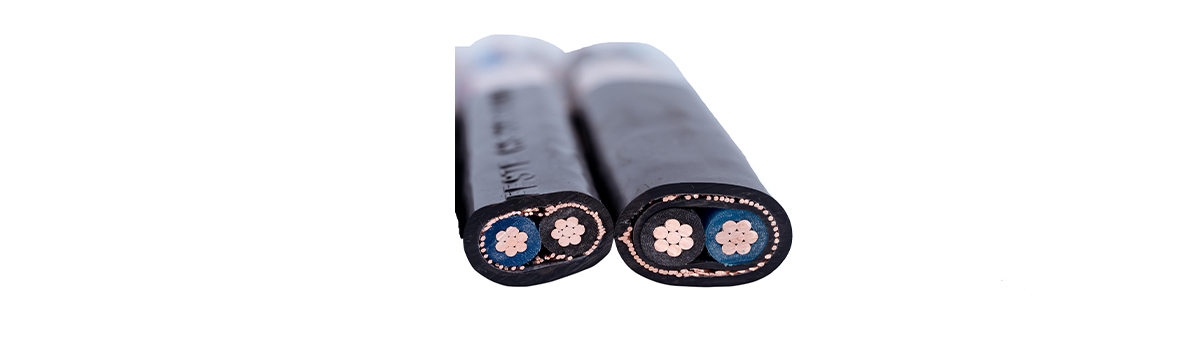

El cable Shuobang tipo SE está fabricado con conductores tipo XHHW-2 resistentes a la luz solar o conductores tipo THHN/THWN. Los conductores de cobre son de cobre recocido (blando). El conjunto de cables más la cinta de refuerzo están revestidos con cloruro de polivinilo (PVC) gris resistente a la luz solar. Disponible como 1 conductor con conexión a tierra concéntrica, 2 conductores con conexión a tierra redonda o concéntrica o 3 conductores con conexión a tierra desnuda. El cable SE está revestido con cloruro de polivinilo (PVC) gris resistente a la luz solar.
SER de dos conductores con conexión a tierra cocéntrica desnuda (antes denominado "tres conductores") | |||||||||
Conductor | Strandng | Nomnina 0.D.(MIs) |
Amperajes admisibles | Peso neto aproximado por 1000 (libras) |
Paquete estándar |
||||
TamañoConst, AWG o kcmil | Conductor de fase y neutro | EquipoConductor de tierra |
60℃ | 75℃ | 90℃ | Dwelling | |||
8-8-8-8 | 7 | - | 586 | 40 | 50 | 55 | - | 231 | B |
6-6-6 | 7 | - | 669 | 55 | 65 | 75 | - | 338 | B |
4-4-4 | 7 | - | 764 | 70 | 85 | 95 | 100 | 498 | B |
3-3-3 | 7 | - | 829 | 85 | 100 | 110 | 110 | 611 | B |
2-2-2 | 7 | - | 896 | 95 | 115 | 130 | 125 | 752 | B |
1-1-1 | 19 | - | 1021 | 110 | 130 | 150 | 150 | 948 | C |
1/0-1/0-1/0 | 19 | - | 1114 | 125 | 150 | 170 | 175 | 1169 | C |
2/0-2/0-2/0 | 19 | - | 1209 | 145 | 175 | 195 | 200 | 1444 | C |
3/0-3/0-3/0 | 19 | - | 1317 | 165 | 200 | 225 | 225 | 1792 | C |
4/0-4/0-4/0 | 19 | - | 1438 | 195 | 230 | 260 | 250 | 2226 | C |
SER de tres conductores con puesta a tierra desnuda (antes conocido como "cuatro conductores") | |||||||||
8-8-8-8 | 7 | 7 | 645 | 40 | 50 | 55 | - | 286 | B |
6-6-6-6 | 7 | 7 | 738 | 55 | 65 | 75 | - | 424 | B |
4-4-4-6 | 7 | 7 | 844 | 70 | 85 | 95 | 100 | 585 | B |
3-3-3-5 | 7 | 7 | 910 | 85 | 100 | 110 | 110 | 719 | B |
2-2-2-4 | 7 | 7 | 984 | 95 | 115 | 130 | 125 | 887 | B |
1-1-1-3 | 19 | 19 | 1132 | 110 | 130 | 150 | 150 | 1117 | C |
1/0-1/0-1/0-2 | 19 | 19 | 1235 | 125 | 150 | 170 | 175 | 1382 | C |
2/0-2/0-2/0-1 | 19 | 19 | 1342 | 145 | 175 | 195 | 200 | 1713 | C |
3/0-3/0-3/0-1/0 | 19 | 19 | 1462 | 165 | 175 | 195 | 225 | 2129 | C |
4/0-4/0-4/0-2/0 | 19 | 19 | 1598 | 195 | 230 | 260 | 250 | 2650 | C |
Los valores de la tabla reflejan conductores XHHW-2 | Paquete Códigos: A-250' B-500' C- 1,000' D-100' E-150' |
||||||||
Las ampacidades permitidas que se muestran son para uso general según lo especificado por el Código Eléctrico Nacional, edición 2011, sección 310.15 y 240.4(D). | |||||||||
A menos que esté marcado para usarse a temperaturas más altas, las capacidades de corriente del conductor se limitarán a lo siguiente según NEC 110.14(C) | |||||||||
60 °C cuando se conecta a equipos para circuitos con capacidad nominal de 100 amperios o menos o marcados para conductores de 14 a 1 AWG. | |||||||||
75 °C Cuando se conecta a equipos para circuitos con capacidad nominal superior a 100 amperios o marcados para conductores de calibre mayor a 1 AWG. | |||||||||
90 °C XHHW Lugares húmedos o secos para fines de ajuste de capacidad de corriente utilizando la sección 310.15 del NEC. Para la capacidad de corriente de la vivienda, utilice la sección 310.15(B)(7) |
SEU de dos conductores con puesta a tierra concéntrica desnuda (antes denominado "de tres conductores") | |||||||||
Conductor | Varamiento | Nomnina 0.D.(MIs) |
Amperajes admisibles | Peso neto aproximado por 1000 (lb) |
Paquete estándar |
||||
TamañoConst, AWG o kcmil | Conductor de fase y neutro | EquipoConductor de tierra |
60℃ | 75℃ | 90℃ | Dwelling | |||
10-10-10 | 1 | 12 | 428x283 | 30 | 30 | 30 | - | 127 | ABC |
8-8-8 | 7 | 8 | 587x380 | 40 | 50 | 60 | - | 211 | ABC |
6-6-6 | 7 | 12 | 659x416 | 55 | 65 | 75 | - | 308 | BCE |
4-4-4 | 7 | 12 | 815x506 | 70 | 85 | 95 | 100 | 471 | BCE |
3-3-3 | 7 | 12 | 883x548 | 85 | 100 | 110 | 110 | 583 | B |
2-2-2 | 7 | 15 | 994x578 | 95 | 115 | 130 | 125 | 718 | BD |
1-1-1 | 19 | 14 | 1093x664 | 110 | 130 | 150 | 150 | 904 | B |
1/0-1/0-1/0 | 19 | 18 | 1179x707 | 125 | 150 | 170 | 175 | 1123 | BC |
2/0-2/0-2/0 | 19 | 18 | 1283x767 | 145 | 175 | 195 | 200 | 1379 | BC |
3/0-3/0-3/0 | 19 | 14 | 1429x862 | 165 | 200 | 225 | 225 | 1712 | BD |
4/0-4/0-4/0 | 19 | 18 | 1541x918 | 195 | 230 | 260 | 250 | 2146 | BC |
SEU de dos conductores con conexión a tierra desnuda (antes denominado "tres conductores") (neutro reducido) | |||||||||
6-6-8 | 7 | 8 | 659x416 | 55 | 65 | 75 | - | 281 | BC |
4-4-6 | 7 | 12 | 790x481 | 70 | 85 | 95 | 100 | 420 | BC |
3-3-5 | 7 | 15 | 843x508 | 85 | 100 | 110 | 110 | 515 | BC |
2-2-4 | 7 | 15 | 929x563 | 95 | 115 | 130 | 125 | 639 | BC |
Los valores de la tabla reflejan conductores XHHW-2 | Package Codes: A-250' B-500' C- 1,000' D-100' E-150' |
||||||||
Las ampacidades permitidas que se muestran son para uso general según lo especificado por el Código Eléctrico Nacional, edición 2011, sección 310.15 y 240.4(D). | |||||||||
A menos que esté marcado para usarse a temperaturas más altas, las capacidades de corriente del conductor se limitarán a lo siguiente según NEC 110.14(C) | |||||||||
60 °C cuando se conecta a equipos para circuitos con capacidad nominal de 100 amperios o menos o marcados para conductores de 14 a 1 AWG. | |||||||||
75 °C Cuando se conecta a equipos para circuitos con capacidad nominal superior a 100 amperios o marcados para conductores de calibre mayor a 1 AWG. | |||||||||
90 °C XHHW Lugares húmedos o secos para fines de ajuste de capacidad de corriente utilizando la sección 310.15 del NEC. Para la capacidad de corriente de la vivienda, utilice la sección 310.15(B)(7) |
