Cable de entrada de servicio tipo SE, estilo SER y SEU. 600 voltios. Conductores de aleación de aluminio de la marca Alumaflex (AA-8176). Conductores individuales con clasificación XHHW o THHN/THWN.
Los conductores interiores son resistentes a la luz solar.
El cable de entrada de servicio Shuobang tipo SE se utiliza para transportar energía desde la bajada de servicio hasta la base del medidor y desde la base del medidor hasta el tablero de distribución; sin embargo, se puede utilizar en todas las aplicaciones donde se permite el cable tipo SE. El cable SE se puede utilizar en lugares húmedos o secos sobre el suelo a temperaturas que no superen los 90 ℃. La tensión nominal es de 600 voltios.
El cable Shuobang tipo SE cumple con las siguientes normas: ASTM-B-800 y B-801
Norma UL 44 para XHHW-2
Norma UL 83 para THHN/THWN-2
Especificación federal A-A-59544
Código eléctrico nacional, NFPA 70, 2011 Edición RoHS

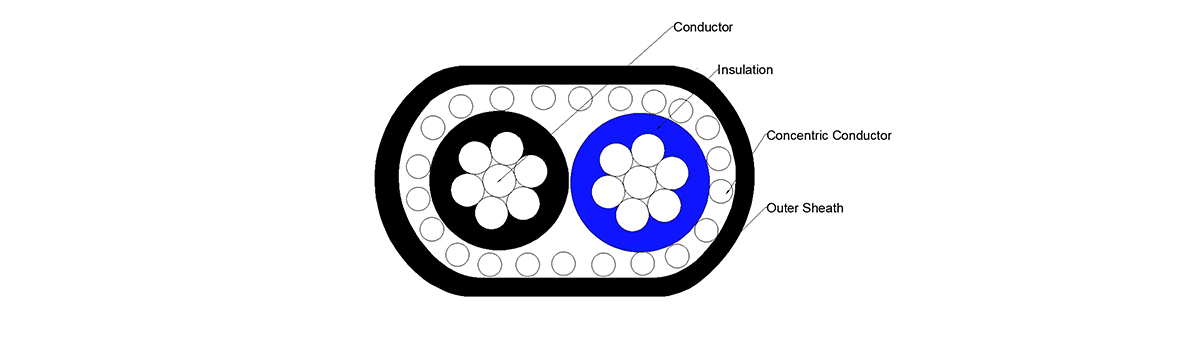

El cable Shuobang Tipo SE está construido con conductores trenzados compactados de aleación de aluminio de la serie AA-8000 de Alumaflex. Los conductores están cubiertos con un aislamiento resistente a la luz solar Tipo XHHW-2 o Tipo THHN/THWN-2. Una cinta de refuerzo se envuelve alrededor de los conductores para mayor resistencia y conformidad. Una cubierta exterior de cloruro de polivinilo (PVC) resistente a la luz solar gris cubre todo el conjunto. El cable Estilo SEU tiene dos conductores de fase rodeados por un neutro concéntrico, mientras que el estilo SER tiene dos, tres o cuatro conductores de fase y un neutro desnudo.
Los conductores de fase del cable Shuobang Tipo SER se identifican por una franja de color en el aislamiento. 3 conductores: negro y negro con franja roja 4 conductores: negro, negro con franja blanca y negro con franja roja 5 conductores: negro, negro con franja blanca, negro con franja roja y negro con franja azul
SANS 1507、NRS 063、IEC 60502、IEC 60228
| Cable de aluminio concéntrico | |||||||||
| Conductor | Varamiento | Nomnina 0.D.(MIs) |
Amperajes admisibles | Peso neto aproximado por 1000 (libras) | Paquete estándar |
||||
| TamañoConst, AWG o kcmil | Conductor de fase y neutro | EquipoConductor de tierra |
60℃ | 75℃ | 90℃ | Dwelling | |||
| SER de aluminio de dos conductores con conexión a tierra desnuda (antes denominado "EZ-SE") | |||||||||
| 6-6-6 | 7 | - | 650 | 40 | 50 | 60 | - | 150 | B |
| 4-4-4 | 7 | - | 745 | 55 | 65 | 75 | - | 203 | B |
| 4-4-6 | 7 | - | 745 | 55 | 65 | 75 | - | 203 | B |
| 2-2-2 | 7 | - | 864 | 75 | 90 | 100 | 100 | 290 | B |
| SER Aluminio de tres conductores con puesta a tierra desnuda (antes conocido como "cuatro conductores") | |||||||||
| 8-8-8-8 | 1 | 1 | 612 | 30 | 40 | 45 | - | 136 | B |
| 6-6-6-6 | 7 | 7 | 717 | 40 | 50 | 60 | - | 196 | B |
| 4-4-4-6 | 7 | 7 | 823 | 55 | 65 | 75 | - | 252 | B |
| 2-2-2-4 | 7 | 7 | 956 | 75 | 90 | 100 | 100 | 359 | B |
| 1-1-1-3 | 8 | 7 | 1079 | 85 | 100 | 115 | 110 | 449 | C |
| 1/0-1/0-1/0-2 | 10 | 1 | 1168 | 100 | 120 | 135 | 125 | 540 | C |
| 2/0-2/0-2/0-1 | 12 | 1 | 1264 | 115 | 135 | 150 | 150 | 652 | C |
| 3/0-3/0-3/0-1/0 | 16 | 1 | 1371 | 130 | 155 | 175 | 175 | 786 | C |
| 4/0-4/0-4/0-2/0 | 19 | 1 | 1496 | 150 | 180 | 205 | 200 | 960 | C |
| 250-250-250-3/0 | 22 | 1 | 1839 | 170 | 205 | 230 | 225 | 1458 | C |
| SER de aluminio de cuatro conductores con conexión a tierra desnuda (antes denominado "conductor de cinco") | |||||||||
| 2-2-2-2-4 | 6 | 7 | 1059 | 75 | 90 | 100 | 100 | 452 | B |
| 2/0-2/0-2/0-2/0-1 | 12 | 1 | 1404 | 115 | 135 | 150 | 150 | 827 | C |
| 4/0-4/0-4/0-4/0-2/0 | 19 | 1 | 1672 | 150 | 180 | 205 | 200 | 1228 | C |
| 250-250-250-250-3/0 | 22 | 1 | 1847 | 170 | 205 | 230 | 225 | C | |
| SEU de aluminio de dos conductores con conexión a tierra desnuda (antes denominado "de tres conductores") | |||||||||
| Conductor | Varamiento | Nomnina 0.D.(MIs) |
Amperajes admisibles | Peso neto aproximado por 1000 (libras) | Paquete estándar |
||||
| TamañoConst, AWG o kcmil | Conductor de fase y neutro | EquipoConductor de tierra |
60℃ | 75℃ | 90℃ | Vivienda | |||
| 6-6-6 | 7 | 8 | 430x687 | 40 | 50 | 60 | - | 145 | B,C,E |
| 4-4-4 | 7 | 12 | 499x800 | 55 | 65 | 75 | - | 198 | B |
| 4-4-6 | 7 | 15 | 474x775 | 55 | 65 | 75 | - | 181 | B |
| 2-2-2 | 7 | 14 | 569x925 | 75 | 90 | 100 | 100 | 283 | B,C,G |
| 2-2-4 | 7 | 18 | 554x910 | 75 | 90 | 100 | 100 | 259 | B,C,G |
| 2/0-2/0-2/0 | 18 | 18 | 736x1221 | 115 | 135 | 150 | 150 | 514 | C |
| 2/0-2/0-1 | 18 | 14 | 720x1205 | 115 | 135 | 150 | 150 | 468 | C |
| 4/0-4/0-4/0 | 18 | 18 | 878x1462 | 150 | 180 | 205 | 205 | 765 | C |
| 4/0-4/0-2/0 | 18 | 18 | 835x1419 | 150 | 180 | 205 | 205 | 691 | C |
| Los valores de la tabla reflejan conductores XHHW-2. Las ampacidades permitidas que se muestran son para uso general según lo especificado por el Código Eléctrico Nacional, Edición 2011, Sección 310.15. | Paquete Códigos: B-1.000' C- 500' E-250' G-200' |
||||||||
| 60℃ - Cuando se termina en equipos para circuitos con capacidad nominal de 100 amperios o menos o marcados para conductores de calibre 14 a 1 AWG, Artículo 338,10 (B)(4) de la Sección 338. | |||||||||
| 75℃ - Cuando se termina en equipo para circulación con capacidad nominal de 100 amperios o marcado para conductores de calibre mayor a 1 AWG. Puede no aplicar, consulte el artículo 338,10 (B)(4) del NEC. | |||||||||
| 90 ℃ - Lugares húmedos o secos, para fines de reducción de capacidad de corriente. | |||||||||
| Vivienda - Para las unidades, se permitirán conductores en amplificadores aislados como servicios y alimentadores monofásicos de 120/240 voltios y 3 cables según el Artículo 310.15 del NEC. | |||||||||
| *Para construcciones trenzadas compactas, la cantidad de cables, según lo permitido por la norma ASTM B-854 y ASTM B-801, se puede reducir de la siguiente manera: construcciones de 19 cables: 18 cables como mínimo. | |||||||||
