Sistema de transmisión y distribución de energía: ampliamente utilizado en la transmisión y distribución de energía en ciudades y pueblos, conectando subestaciones y terminales de usuario. Suministro de energía para edificios: se puede utilizar para el suministro de energía externo de edificios, especialmente en edificios de gran altura. Área industrial: adecuado para cableado eléctrico en parques industriales, conexión de equipos industriales y suministro de energía. Sistema de energía renovable: en proyectos de generación de energía eólica y solar, como cables de transmisión de energía.

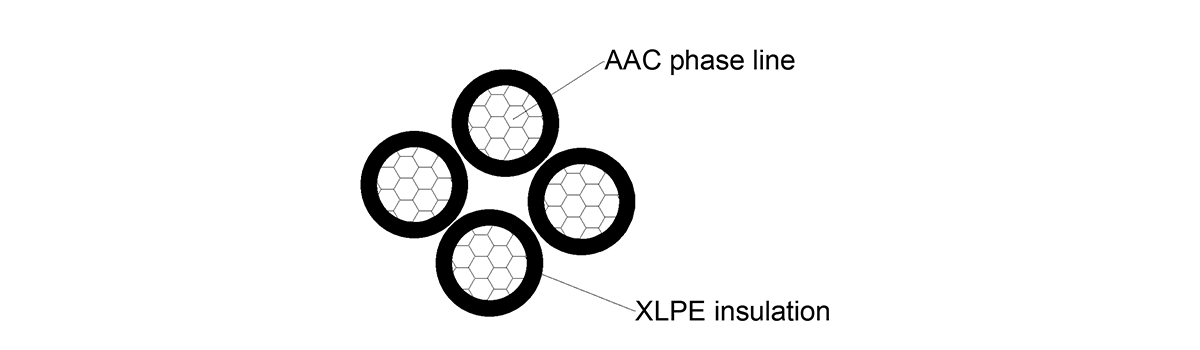

Cable aéreo aislado de aluminio/polietileno Cable aéreo aislado de aluminio/polietileno reticulado Cable AL/XLPE/SCT/PVC Cable aéreo AL/XLPE/SCW/HDPE Cable aéreo AL/XLPE/HDPE
1、Cable aislado de PE El PE (polietileno) también es un material de aislamiento de cables de uso común. No es tóxico e inofensivo, tiene una excelente resistencia a bajas temperaturas y puede soportar la corrosión de la mayoría de los ácidos y álcalis. El PE también tiene un excelente rendimiento de aislamiento eléctrico y bajas pérdidas, por lo que a menudo se utiliza como material de aislamiento para cables y alambres de alto voltaje.
2、Cable aislado XLPE El XLPE (polietileno reticulado) es una forma avanzada de material de polietileno después de la mejora. Ha mejorado enormemente sus propiedades físicas y químicas en comparación con los materiales de PE, especialmente la mejora de la resistencia al calor, lo que permite que los cables XLPE se utilicen en un rango de temperaturas más alto. Los cables XLPE tienen las ventajas de peso ligero, buena resistencia al calor, resistencia a la corrosión y resistencia de aislamiento relativamente grande. Por lo tanto, se utilizan ampliamente en cables de energía de media y alta tensión, líneas de transmisión y cables industriales. Al elegir un material de aislamiento de cable adecuado, es necesario decidir de acuerdo con el entorno de uso específico y los requisitos.
1、Ahorro de espacio: el diseño en paquete reduce el espacio ocupado y es adecuado para su uso en entornos estrechos o complejos. Fácil instalación: el diseño superior reduce la necesidad de tuberías subterráneas y facilita la instalación y el mantenimiento rápidos. Fuerte resistencia a la intemperie: el material de aislamiento tiene buena resistencia a la intemperie, se adapta a diversas condiciones climáticas y prolonga la vida útil. Interferencia antielectromagnética: gracias al diseño de agrupación de conductores, se pueden reducir las interferencias electromagnéticas y mejorar la estabilidad de la transmisión de señales.
2、Diseño de agrupación: se agrupan varios conductores para formar una estructura de agrupación que ahorra espacio y mejora la estética. Material de aislamiento: se utilizan materiales de aislamiento resistentes a los rayos UV y a la intemperie (como polietileno o polietileno reticulado) para garantizar la fiabilidad en condiciones climáticas adversas. Resistencia mecánica: el diseño tiene una alta resistencia a la tracción y al viento, lo que lo hace adecuado para instalaciones aéreas de larga distancia. Material del conductor: normalmente se utiliza aluminio o cobre, que tienen buena conductividad y resistencia a la oxidación.
AS/NZS 3560.1, IEC 60502, BS 7870-5, IEC 60502 y DES/LV/ABC, IEC 60502 y TNB de media tensión
CABLES AÉREOS CON AISLAMIENTO DE AL/XLPE AS/NZS 3560.1 0,6/1 (1,2) kV | |||||||||
Conductor de fase | |||||||||
Área de sección transversal nominal | mm2 | 16 | 25 | 35 | 50 | 95 | 25 | 35 | 50 |
Número de núcleos | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | |
Número mínimo de cables | 6 | 6 | 6 | 6 | 15 | 6 | 6 | 6 | |
Espesor de aislamiento nominal | mm | 1.3 | 1.3 | 1.3 | 1.5 | 1.7 | 1.3 | 1.3 | 1.5 |
Diámetro del núcleo aislado | mm | 7.5 | 8.8 | 9.8 | 11.4 | 15.3 | 8.8 | 9.8 | 11.4 |
Resistencia máxima de CC a 20 °C | ohm/km | 1.91 | 1.2 | 0.868 | 0.641 | 0.32 | 1.2 | 0.868 | 0.641 |
Valor nominal de corriente para condiciones de instalación típicas en Australia | A | 78 | 105 | 125 | 150 | 230 | 97 | 120 | 140 |
Temperatura del conductor = 80 °C | |||||||||
Conductor neutro | |||||||||
Área de sección transversal nominal | mm2 | 16 | 25 | 35 | 50 | 95 | 25 | 35 | 50 |
Número mínimo de cables | 6 | 6 | 6 | 6 | 15 | 6 | 6 | 6 | |
Espesor de aislamiento nominal | mm | 1.3 | 1.3 | 1.3 | 1.5 | 1.7 | 1.3 | 1.3 | 1.5 |
Diámetro del núcleo aislado | mm | 7.5 | 8.8 | 9.8 | 11.4 | 15.3 | 8.8 | 9.8 | 11.4 |
Resistencia máxima de CC a 20 °C | ohm/km | 1.91 | 1.2 | 0.868 | 0.641 | 0.32 | 1.2 | 0.868 | 0.641 |
Cable completo | |||||||||
Carga de rotura mínima | kN | 4.4 | 7 | 9.8 | 14 | 26.6 | 10.5 | 14.7 | 21 |
Diámetro total aproximado | mm | 15 | 17.6 | 19.6 | 22.8 | 30.6 | 19 | 21.1 | 24.6 |
Peso aproximado del cable | kg/km | 140 | 210 | 270 | 370 | 680 | 310 | 410 | 550 |
Longitud del embalaje | m/drum | 1000 | 1000 | 1000 | 1000 | 500 | 1000 | 1000 | 1000 |
Conductor de fase | |||||||||
Área de sección transversal nominal | mm2 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 |
Número de núcleos | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
Número mínimo de cables | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 15 | |
Espesor nominal del aislamiento | mm | 1.3 | 1.3 | 1.3 | 1.5 | 1.5 | 1.7 | 1.7 | 1.7 |
Diámetro del núcleo aislado | mm | 7.5 | 8.8 | 9.8 | 11.4 | 13.2 | 15.3 | 16.8 | 18.2 |
Resistencia máxima de CC a 20 °C | ohm/km | 1.91 | 1.2 | 0.868 | 0.641 | 0.443 | 0.32 | 0.253 | 0.206 |
Valor nominal de corriente para condiciones típicas de instalación australiana | A | 74 | 97 | 120 | 140 | 175 | 215 | 250 | 280 |
Temperatura del conductor = 80 °C | |||||||||
Conductor neutro | |||||||||
Área de sección transversal nominal | mm2 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 150 |
Número mínimo de cables | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 15 | |
Espesor nominal del aislamiento | mm | 1.3 | 1.3 | 1.3 | 1.5 | 1.5 | 1.7 | 1.7 | 1.7 |
Diámetro del núcleo aislado | mm | 7.5 | 8.8 | 9.8 | 11.4 | 13.2 | 15.3 | 16.8 | 18.2 |
Resistencia máxima de CC a 20 °C | ohm/km | 1.91 | 1.2 | 0.868 | 0.641 | 0.443 | 0.32 | 0.253 | 0.206 |
Cable terminado | |||||||||
Carga de rotura mínima | kN | 8.8 | 14 | 19.6 | 28 | 39.2 | 53.2 | 67.2 | 84 |
Diámetro total aproximado | mm | 18.1 | 21.2 | 23.7 | 27.5 | 31.9 | 36.9 | 40.6 | 43.9 |
Peso aproximado del cable | kg/km | 290 | 410 | 550 | 740 | 1000 | 1370 | 1690 | 2020 |
Longitud del embalaje | m/drum | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 |
CABLES AÉREOS CON AISLAMIENTO AL/PE, especificación IEC 60502 y TNB, 0,6/1 (1,2) kV | |||||||||||
Especificación IEC 60502 y TNB (0,6/1 (1,2) kV) Cables sin alumbrado público | |||||||||||
Conductor de fase | |||||||||||
Área de sección transversal nominal | mm2 | 16 * | 16 * | 25 | 35 | 50 | 70 | 95 | 120 | 150 | l85 |
Número de núcleos | 1 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
Número mínimo de cables | 6 | 6 | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
Espesor nominal del aislamiento | mm | 1 | 1 | 1.2 | 1.2 | l.4 | l.4 | 1.6 | 1.6 | l.8 | 2 |
Diámetro del núcleo aislado | mm | 6.8 | 6.8 | 8.5 | 9.5 | 11.2 | 13 | 15.1 | 16.6 | l8.4 | 20.6 |
Resistencia máxima de CC a 20 °C | ohm/km | 1.91 | 1.91 | 1.2 | 0.868 | 0.64l | 0.443 | 0.32 | 0.253 | 0.206 | 0.l64 |
Intensidad nominal con viento en reposo, temperatura ambiente = 30 °C, temperatura del conductor = 75 °C | A | 61 | 61 | 84 | l04 | 129 | 167 | 209 | 246 | 283 | 332 |
Caída máxima de tensión | mV/A/m | 4.67 | 4.05 | 2.54 | l.84 | 1.36 | 0.95 | 0.69 | 0.55 | 0.46 | 0.37 |
Conductor mensajero | |||||||||||
Área de sección transversal nominal | mm2 | 25 | 25 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
Número mínimo de cables | 6 | 6 | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
Espesor nominal del aislamiento | mm | 1.2 | 1.2 | 1.2 | 1.2 | 1.2 | l.4 | l.4 | l.4 | 1.6 | 1.6 |
Diámetro del núcleo aislado | mm | 8.5 | 8.5 | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
Resistencia máxima de CC a 20 °C | ohm/km | 1.312 | 1.312 | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
Carga de rotura calculada | kN | 6.4 | 6.4 | 6.4 | 6.4 | 8.9 | 12.1 | l8.0 | l8.0 | 24.2 | 30.8 |
Cable terminado | |||||||||||
Diámetro total aproximado | mm | 15.3 | 19 | 23.2 | 25.6 | 30 | 34.9 | 40.6 | 44.l | 49.2 | 54.9 |
Peso aproximado del cable | kg/km | 160 | 290 | 400 | 500 | 680 | 920 | 1270 | 1510 | l,870 | 2340 |
Longitud del embalaje | m/drum | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
Especificación IEC 60502 y TNB (0,6/1 (1,2) kV) Cables con alumbrado público | |||||||||
Conductor de fase | |||||||||
Área de sección transversal nominal | mm2 | 25 | 35 | 50 | 70 | 95 * | 120 | 150 | 185* |
Número de núcleos | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
Número mínimo de cables | 6 | 6 | 6 | 12 | 15 | 15 | 30 | 30 | |
Espesor nominal del aislamiento | mm | 1.2 | 1.2 | l.4 | l.4 | 1.6 | 1.6 | 1.8 | 2 |
Diámetro del núcleo aislado | mm | 8.5 | 9.5 | 11.2 | 13 | 15.1 | 16.6 | 18.4 | 20.6 |
Resistencia máxima de CC a 20 °C | ohm/km | 1.2 | 0.868 | 0.641 | 0.443 | 0.32 | 0.253 | 0.206 | 0.164 |
Intensidad nominal con viento en reposo, temperatura ambiente = 30 °C, temperatura del conductor = 75 °C | A | 84 | 104 | 129 | 167 | 209 | 246 | 283 | 332 |
Caída máxima de tensión | mV/A/m | 2.54 | 1.84 | 1.36 | 0.95 | 0.69 | 0.55 | 0.46 | 0.37 |
Conductor mensajero | |||||||||
Área de sección transversal nominal | mm2 | 25 | 25 | 35 | 50 | 70 | 70 | 95 | 120 |
Número mínimo de cables | 6 | 6 | 6 | 6 | 12 | 12 | 15 | 15 | |
Espesor nominal del aislamiento | mm | 1.2 | 1.2 | 1.2 | l.4 | l.4 | l.4 | 1.6 | 1.6 |
Diámetro del núcleo aislado | mm | 8.5 | 8.5 | 9.5 | 11.2 | 13.1 | 13.1 | 15.1 | 16.6 |
Resistencia máxima de CC a 20 °C | ohm/km | 1.312 | 1.312 | 0.943 | 0.693 | 0.469 | 0.469 | 0.349 | 0.273 |
Carga de rotura calculada | kN | 6.4 | 6.4 | 8.9 | 12.1 | l8.0 | l8.0 | 24.2 | 30.8 |
Conductor de alumbrado público | |||||||||
Área de sección transversal nominal | mm2 | 16 | 16 | 16 | 16 | 16 | 16 | 16 | 16 |
Número mínimo de cables | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |
Espesor nominal del aislamiento | mm | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
Diámetro del núcleo aislado | mm | 6.8 | 6.8 | 6.8 | 6.8 | 6.8 | 6.8 | 6.8 | 6.8 |
Resistencia máxima de CC a 20 °C | ohm/km | 1.91 | 1.91 | 1.91 | 1.91 | 1.91 | 1.91 | 1.91 | 1.91 |
Cable terminado | |||||||||
Diámetro total aproximado | mm | 23.2 | 25.6 | 30 | 34.9 | 40.6 | 44.l | 49.2 | 54.9 |
Peso aproximado del cable | kg/km | 470 | 560 | 740 | 980 | 1330 | l,580 | l,940 | 2,4l0 |
Longitud del embalaje | m/drum | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 | 500 |
CABLES AÉREOS CON AISLAMIENTO AL/XLPE BS 7870-5 0,6/1 (1,2) kV Cables BS 7870-5 0,6/1 (1,2) kV sin alumbrado público |
||||||||||||
Conductor de fase | ||||||||||||
Área de sección transversal nominal | mm2 | 25 | 35 | 50 | 70 | 95 | 25 | 35 | 50 | 70 | 95 | 120 |
Número de núcleos | 1 | 1 | 1 | 1 | 1 | 3 | 3 | 3 | 3 | 3 | 3 | |
Número mínimo de cables | 6 | 6 | 6 | 12 | 15 | 6 | 6 | 6 | 12 | 15 | 15 | |
Espesor nominal del aislamiento | mm | 1.3 | 1.3 | 1.5 | 1.5 | 1.7 | 1.3 | 1.3 | 1.5 | 1.5 | 1.7 | 1.7 |
Diámetro del núcleo aislado | mm | 8.8 | 9.8 | 11.5 | 13.2 | 15.3 | 8.8 | 9.8 | 11.5 | 13.2 | 15.3 | 16.8 |
Resistencia máxima de CC a 20 °C | ohm/km | 1.2 | 0.868 | 0.641 | 0.443 | 0.32 | 1.2 | 0.868 | 0.641 | 0.443 | 0.32 | 0.253 |
Intensidad nominal a temperatura ambiente con viento en calma = 30 °C Temperatura del conductor = 75 °C | A | 84 | 104 | 129 | 167 | 209 | 84 | 104 | 129 | 167 | 209 | 283 |
Conductor neutral | ||||||||||||
Área de sección transversal nominal | mm2 | 25 | 35 | 50 | 70 | 95 | 25 | 35 | 50 | 70 | 95 | 120 |
Número mínimo de cables | 6 | 6 | 6 | 12 | 15 | 6 | 6 | 6 | 12 | 15 | 15 | |
Espesor nominal del aislamiento | mm | 1.3 | 1.3 | 1.5 | 1.5 | 1.7 | 1.3 | 1.3 | 1.5 | 1.5 | 1.7 | 1.7 |
Diámetro del núcleo aislado | mm | 8.8 | 9.8 | 11.5 | 13.2 | 15.3 | 8.8 | 9.8 | 11.5 | 13.2 | 15.3 | 16.8 |
Resistencia máxima de CC a 20 °C | ohm/km | 1.2 | 0.868 | 0.641 | 0.443 | 0.32 | 1.2 | 0.868 | 0.641 | 0.443 | 0.32 | 0.253 |
Cable terminado | ||||||||||||
Carga mínima de rotura | kN | 8.2 | 11.2 | 15.2 | 22 | 30.6 | l6.4 | 22.4 | 30.4 | 44 | 61.2 | 77.6 |
Diámetro total aproximado | mm | 17.6 | 19.6 | 23 | 26.4 | 30.6 | 21.2 | 23.7 | 27.8 | 31.9 | 36.9 | 40.6 |
Peso aproximado del cable | kg/km | 210 | 270 | 360 | 500 | 680 | 4l0 | 550 | 730 | 1000 | 1370 | 1690 |
Longitud del embalaje | m/drum | 1000 | 1000 | 1000 | 1000 | 500 | 1000 | 1000 | 1000 | 1000 | 500 | 500 |
BS 7870-5 0,6/1 (1,2) kV Cables sin alumbrado público Cables con alumbrado público | ||||
Conductor de fase | ||||
Área de sección transversal nominal | mm2 | 50 | 70 | 95 |
Número de núcleos | 3 | 3 | 3 | |
Número mínimo de cables | 6 | 12 | 15 | |
Espesor nominal del aislamiento | mm | 1.5 | 1.5 | 1.7 |
Diámetro del núcleo aislado | mm | 11.5 | 13.2 | 15.3 |
Resistencia máxima de CC a 20 °C | ohm/km | 0.641 | 0.443 | 0.32 |
Intensidad nominal con viento en reposo, temperatura ambiente = 30 °C Temperatura del conductor = 75 °C | A | 129 | 167 | 209 |
temperatura ambiente = 30 °C Temperatura del conductor = 75 °C | ||||
Conductor neutral | ||||
Área de sección transversal nominal | mm2 | 50 | 70 | 95 |
Número mínimo de cables | 6 | 12 | 15 | |
Espesor nominal del aislamiento | mm | 1.5 | 1.5 | 1.7 |
Diámetro del núcleo aislado | mm | 11.5 | 11.5 | 15.3 |
Resistencia máxima de CC a 20 °C | ohm/km | 0.641 | 0.443 | 0.32 |
Conductor de alumbrado público | ||||
Área de sección transversal nominal | mm2 | 25 | 25 | 25 |
Número mínimo de cables | 6 | 6 | 6 | |
Espesor nominal del aislamiento | mm | 1.3 | 1.3 | 1.3 |
Diámetro del núcleo aislado | mm | 8.8 | 8.8 | 8.8 |
Resistencia máxima de CC a 20 °C | ohm/km | 1.2 | 1.2 | 1.2 |
Cable terminado | ||||
Carga mínima de rotura | kN | 34.5 | 48.1 | 65.3 |
Diámetro total aproximado | mm | 29.8 | 33.6 | 38.2 |
Peso aproximado del cable | kg/km | 830 | 1100 | l470 |
Longitud del embalaje | m/drum | 1000 | 1000 | 500 |
CABLES AÉREOS CON AISLAMIENTO AL/XLPE IEC 60502 Y DES/LV/ABC 0,6/1 (1,2) kV | |||
Cables IEC 60502 y DES/LV/ABC 0,6/1 (1,2) kV sin alumbrado público | |||
Phase conductor | |||
Área de sección transversal nominal | mm2 | 25 | 35 |
Número de núcleos | 3 | 3 | |
Número mínimo de cables | 6 | 6 | |
Espesor nominal del aislamiento | mm | l.4 | l.4 |
Diámetro del núcleo aislado | mm | 8.9 | 9.9 |
Resistencia máxima de CC a 20 °C | ohm/km | 1.2 | 0.868 |
Carga mínima de ruptura | kN | 3.5 | 4.9 |
Intensidad nominal con viento en reposo, temperatura ambiente = 30 °C, temperatura del conductor = 75 °C | A | 84 | 104 |
Conductor neutral | |||
Área de sección transversal nominal | mm2 | 25 | 35 |
Número mínimo de cables | 6 | 6 | |
Espesor nominal del aislamiento | mm | l.4 | l.4 |
Diámetro del núcleo aislado | mm | 8.9 | 9.9 |
Resistencia máxima de CC a 20 °C | ohm/km | 1.2 | 0.868 |
Carga mínima de rotura | kN | 3.5 | 4.9 |
Cable terminado | |||
Diámetro total aproximado | mm | 21.5 | 23.9 |
Peso aproximado del cable | kg/km | 420 | 550 |
Longitud del embalaje | m/drum | 1000 | 1000 |
