Aplicación del producto:

Los cables XHHW y THHN son cables de cobre o aluminio resistentes a la corrosión ampliamente evaluados en sistemas de energía y control, con resistencia a altas temperaturas, resistencia a la corrosión y otras características. Son adecuados para diferentes entornos de instalación y necesidades.

Cable XHHW (cable aislado con polietileno reticulado):

XHHW significa cable reticulado de alta resistencia al calor, es decir, cable de polietileno reticulado de alta resistencia al calor, que se utiliza comúnmente en la transmisión y distribución de energía industrial, comercial y residencial.

Composición estructural:

Extensión: Se suele utilizar extensión de cobre, que tiene buena conductividad, y también se puede utilizar extensión de aluminio para algunos modelos.

Capa de aislamiento: Se utiliza polietileno reticulado (XLPE) como material de aislamiento. Este material tiene muy buena resistencia a altas temperaturas. La temperatura de resistencia al calor generalmente está cerca de los 90 °C (en condiciones normales) y, en algunos casos, incluso puede soportar temperaturas más altas.

Vaina exterior: Según los diferentes requisitos de aplicación, la vaina exterior puede estar hecha de PVC, polietileno y otros materiales para proteger la cubierta del cable de daños mecánicos, humedad o corrosión química.

Características:

Alta resistencia al calor: el cable XHHW tiene una excelente resistencia a altas temperaturas y es adecuado para su uso en entornos de alta temperatura.

Resistencia al fuego: puede soportar altas temperaturas y tiene buena resistencia al fuego, por lo general funciona en un entorno de 90 °C.

Resistencia química y resistencia a la corrosión: los materiales de polietileno reticulado (XLPE) pueden soportar un cierto grado de corrosión química, por lo que son adecuados para algunos entornos con gases o líquidos degradantes.

Apto para entornos húmedos: se puede utilizar en entornos secos, adecuado para transmisión de energía subterránea o plantas industriales.

Rango de aplicación:

Transmisión y distribución de energía: se utiliza para tuberías de energía de bajo voltaje, como edificios, instalaciones industriales, plantas de energía y subestaciones eléctricas.

Sistema base: se utiliza como cable de alimentación principal o de derivación en el sistema base.

Aplicación industrial: adecuado para la conexión de energía entre equipos, especialmente en ocasiones en las que se requiere resistencia a altas temperaturas o resistencia a la corrosión química.

Cable THHN (cable resistente al calor):

THHN significa cable recubierto de nailon termoplástico resistente al calor, es decir, cable recubierto resistente al calor y resistente al calor, que se utiliza comúnmente para la transmisión de energía de bajo voltaje en áreas comerciales, residenciales e industriales.

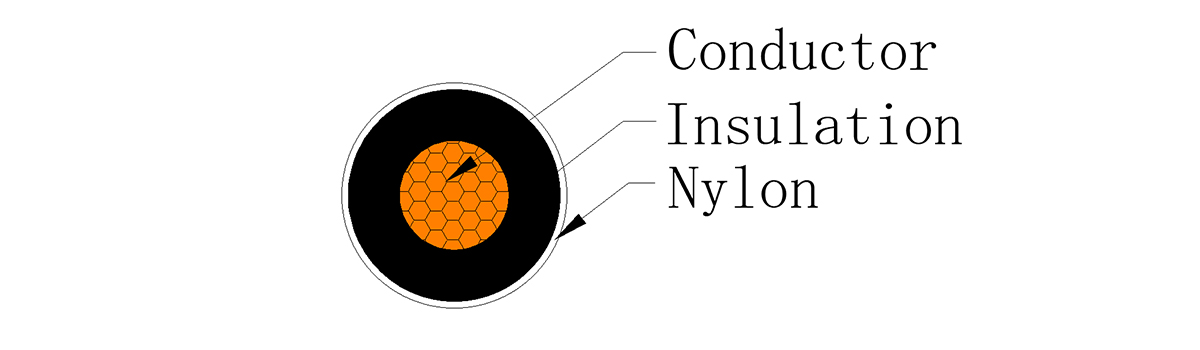

Composición estructural:

Extensión: generalmente extensión de cobre, también hay opciones de extensión de aluminio, que brindan una buena

Conductividad.

Capa de aislamiento: El cloruro de polivinilo termoplástico (PVC) se utiliza como material de aislamiento, que tiene una fuerte resistencia al calor y a los productos químicos, y la temperatura de trabajo puede alcanzar los 90 °C (en un entorno seco).

Cubierta exterior: La capa exterior del cable suele estar envuelta con un revestimiento para proporcionar protección física adicional, mejorar la resistencia a la abrasión y la resistencia a la tracción.

Características:

Tolerancia a altas temperaturas: Los cables THHN pueden soportar altas temperaturas de funcionamiento, normalmente 90 °C (en un entorno seco).

Buena protección: El revestimiento exterior aumenta las propiedades mecánicas de resistencia química y antifricción del cable.

Resistencia al fuego: Puede soportar el fuego hasta cierto punto, pero no tiene una resistencia al fuego completa.

Flexible: El cable es relativamente blando y fácil de doblar y operar durante la instalación.

Rango de aplicación:

Sistema de construcción de energía: se utiliza para el cableado eléctrico interno de edificios, incluida la fuente de alimentación de la fuente de alimentación principal y la fuente de alimentación derivada.

Transmisión de energía industrial: Sistemas de energía ampliamente evaluados en instalaciones industriales, adecuados para control, control y transmisión.

Conexión de equipos mecánicos: se utiliza para la conexión de energía entre maquinaria y equipo.

Línea auxiliar: adecuada para la transmisión de energía en redes y sistemas de energía auxiliar.

Diferencias entre los cables XHHW y THHN:

Material de aislamiento: XHHW utiliza polietileno reticulado (XLPE), que tiene una mayor resistencia a altas temperaturas y resistencia química; THHN utiliza material de aislamiento de PVC resistente al calor, que también tiene cierta resistencia a altas temperaturas, pero la resistencia al calor general es ligeramente inferior a XHHW.

Nivel de resistencia a la temperatura: el cable XHHW tiene una resistencia a la temperatura menor que THHN y es adecuado para entornos de mayor temperatura.

Cubierta exterior: los cables THHN suelen utilizar revestimientos para aumentar la resistencia a los daños mecánicos y la corrosión química, mientras que XHHW suele utilizar cubiertas exteriores de PVC o polietileno más resistentes a la corrosión.

Resumen:

Cable XHHW: adecuado para su uso en entornos difíciles, con buena resistencia a altas temperaturas, resistencia a la corrosión y resistencia química, adecuado para la transmisión de energía industrial y subterránea.

Cable THHN: se utiliza principalmente para el cableado eléctrico dentro de edificios, con buena resistencia al calor y protección física, adecuado para aplicaciones de transmisión de energía residencial y comercial ordinarias.

estándar:

CSA LL 82214 ASTM B3 ASTM-B8 ASTM B787 WC70/ICEA S-95-658 AA-5954

XHH / XHHW-2
AWG/kcmil Hebra Espesor nominal del aislamiento Diámetro nominal total Peso del cable
Pulgada/mm Pulgada/mm Libras/ltd kg/km
14 1 0.03 0.76 0.124 3.15 16 24
12 1 0.03 0.76 0.141 3.58 24 36
10 1 0.03 0.76 0.162 4.11 37 55
8 1 0.045 1.14 0.218 5.55 61 91
6 1 0.045 1.14 0.252 6.4 93 138
14 7 0.03 0.76 0.133 3.37 17 26
12 7 0.03 0.76 0.152 3.85 26 39
10 7 0.03 0.76 0.176 4.46 39 58
8 7 0.045 1.14 0.236 5.99 65 96
6 7 0.045 1.14 0.274 6.95 98 146
4 19 0.045 1.14 0.316 8.04 148 220
3 19 0.045 1.14 0.344 8.75 184 274
2 19 0.045 1.14 0.376 9.54 229 341
1 19 0.045 1.14 0.431 10.94 292 434
1/0 19 0.055 1.4 0.47 11.94 364 541
2/0 19 0.055 1.4 0.514 13.07 453 674
3/0 19 0.055 1.4 0.564 14.33 566 842
4/0 19 0.055 1.4 0.62 15.75 708 1053
250 37 0.065 1.65 0.706 17.93 838 1247
300 37 0.065 1.65 0.761 19.33 999 1486
350 37 0.065 1.65 0.812 20.62 1159 1725
400 37 0.065 1.65 0.859 21.82 1319 1963
500 37 0.065 1.65 0.945 24 1639 2439
600 61 0.08 2.03 1.053 26.75 1980 2946
750 61 0.08 2.03 1.159 29.44 2459 3660
1000 61 0.08 2.03 1.313 33.35 3256 4845



THHN / THWN-2 / MTW
AWG o kcmil Hebra Espesor nominal del aislamiento Espesor nominal de la cubierta Diámetro nominal total Peso del cable
Pulgada/mm Pulgada/mm Pulgada/mm Libras/ltd kg/km
14 1 0.015 0.38 0.004 0.1 0.11 2.79 15 22
12 1 0.015 0.38 0.004 0.1 0.12 3.05 23 34
10 1 0.02 0.51 0.004 0.1 0.15 3.81 37 54
14 19 0.015 0.38 0.004 0.1 0.11 2.79 16 24
12 19 0.015 0.38 0.004 0.1 0.13 3.3 24 36
10 19 0.02 0.51 0.004 0.1 0.17 4.32 39 58
8 19 0.03 0.76 0.005 0.13 0.22 5.59 63 94
6 19 0.03 0.76 0.005 0.13 0.26 6.6 98 145
4 19 0.04 1.01 0.006 0.15 0.33 8.38 157 234
3 19 0.04 1.01 0.006 0.15 0.36 9.14 193 287
2 19 0.04 1.01 0.006 0.15 0.39 9.91 240 357
1 19 0.05 1.27 0.007 0.18 0.43 10.92 300 446
1/0 19 0.05 1.27 0.007 0.18 0.47 11.94 376 560
2/0 19 0.05 1.27 0.007 0.18 0.52 13.21 467 695
3/0 19 0.05 1.27 0.007 0.18 0.57 14.48 581 864
4/0 19 0.05 1.27 0.007 0.18 0.64 16.26 724 1077
250 37 0.06 1.52 0.008 0.2 0.69 17.53 855 1272
300 37 0.06 1.52 0.008 0.2 0.76 19.3 1022 1521
350 37 0.06 1.52 0.008 0.2 0.79 20.07 1191 1772
400 37 0.06 1.52 0.008 0.2 0.85 21.59 1345 2001
500 37 0.06 1.52 0.008 0.2 0.94 23.88 1668 2482
600 61 0.07 1.78 0.009 0.23 1.1 27.94 1994 2967
750 61 0.07 1.78 0.009 0.23 1.16 29.46 2465 3668
