CARACTERÍSTICAS
Tensión nominal Uo/U18/30(36)kV
Temperatura nominalTemperatura máxima de funcionamiento del conductor: 90°CTemperatura inicial en el centro de gravedad para pantalla metálica: 80°CTemperatura máxima del conductor durante el centro de gravedad: 250°C
Radio de curvatura mínimo20 x diámetro total

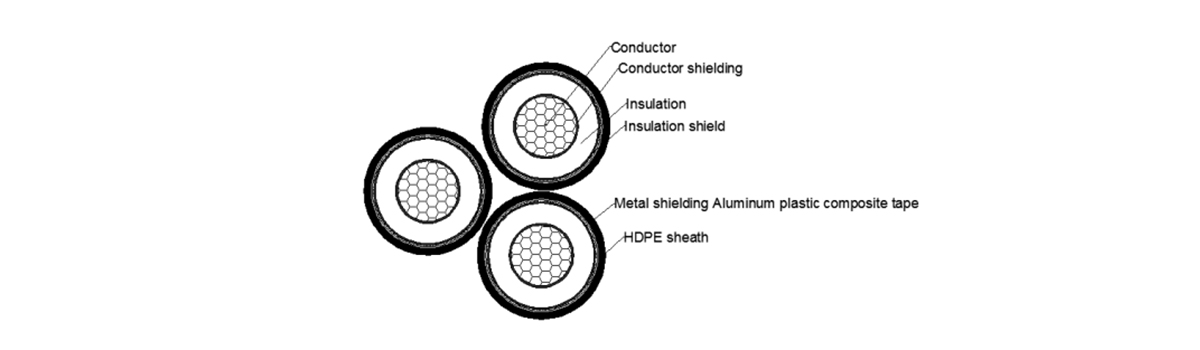

Conductor
Aluminio trenzado de clase 2
Pantalla del conductor
Semiconductor interno extruido (tipo adherido)
AislamientoXLPE
(Polietileno reticulado)
Pantalla de aislamiento
Semiconductor interno extruido (tipo desprendible)
Bloqueo de agua
Cinta semiconductora longitudinal para bloqueo de agua
Cinta de aluminio
Aplicada longitudinalmente
CubiertaMDPE
(Polietileno de densidad media)
Color de la cubierta
Negro
NFC 33-226 MV ABC Cables
NF C33-226 12/20 kV Sección mm |
Diámetro exterior (mm) |
Resistencia máxima de CC. /km |
tracción máx. fuerza (daN) |
Radio de curvatura (mm) | Peso aproximado (kg/km) | |
cables de un solo núcleo | ||||||
50 | 29 | 0.641 | 150 | 377 | 754 | 700 |
95 | 32 | 0.32 | 285 | 416 | 832 | 950 |
150 | 32 | 0.206 | 450 | 416 | 832 | 1000 |
240 | 36.5 | 0.125 | 720 | 475 | 950 | 1400 |
400 | 42 | 0.078 | 1200 | 546 | 1092 | 1950 |
630 | 52.5 | 0.047 | 1890 | 683 | 1365 | 3100 |
1200 | 66 | 0.025 | 360o | 858 | 1716 | 5200 |
cables agrupados | ||||||
3x1x50 | 62.5 | 0.641 | 450 | 377 | 754 | 2100 |
3x1x95 | 69 | 0.32 | 855 | 416 | 832 | 2800 |
3x1x150 | 69 | 0.206 | 1350 | 416 | 832 | 3050 |
3x1x240 | 78.5 | 0.125 | 2160 | 475 | 950 | 4150 |
3x1x400 | 90 | 0.078 | 3600 | 546 | 1092 | 5800 |
