Cable de alimentación de bajo voltaje con aislamiento de PVC estándar IECBS

Cable de alimentación de bajo voltaje con aislamiento de PVC estándar IECBS
Cable de alimentación de bajo voltaje con aislamiento de PVC estándar IECBS
Cable de alimentación de bajo voltaje con aislamiento de PVC estándar IECBS

Aplicación del producto:

El cable de alimentación blindado y no blindado con aislamiento de PVC se utiliza como línea de distribución y transmisión de energía a una tensión nominal de 0,6/1 KV. Como redes eléctricas, aplicaciones subterráneas, exteriores e interiores y dentro de conductos de cables.

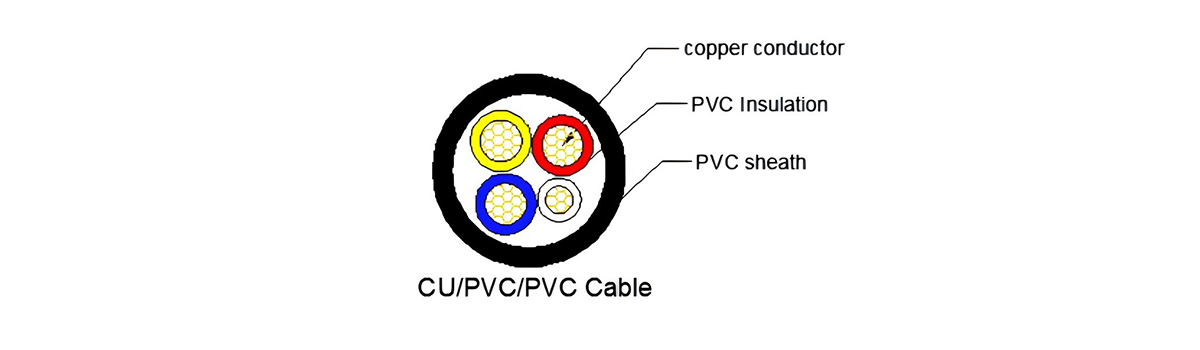

Conductor:

conductor de cobre trenzado de clase 2 o conductor de aluminio

Número de núcleos de cable:

un núcleo (núcleo simple), dos núcleos (núcleos dobles), tres núcleos, cuatro núcleos (cuatro núcleos de sección transversal igual de tres núcleos de sección transversal igual y un núcleo neutro de sección transversal menor), cinco núcleos (cinco núcleos de sección transversal igual o tres núcleos de sección transversal igual y dos núcleos neutros de sección transversal menor).

Aislamiento:

cloruro de polivinilo (PVC)

Método de blindaje:

sin blindaje o con blindaje de alambre de acero (SWA), blindaje de cinta de acero (STA), blindaje de alambre de aluminio (AWA), blindaje de cinta de aluminio (ATA)

Cubierta:

cloruro de polivinilo PVC

600 -1000 V – Two core copper-1
Nominal area of conductor conductor
resistance at 20c		 Thickness of insulation Thickness of extruded
bedding		 Armour wire
diameter		 Thickness of outer sheath Approx overall diameter Approx cable weight
mm km mm mm mm mm mm kg/km
1.5* 12.1 0.7 0.8 0.9 1.3 12.6 305
1.5 12.1 0.7 0.8 0.9 1.4 13.2 310
2.5* 7.41 0.8 0.8 0.9 1.4 14 370
2.5 7.41 0.8 0.8 0.9 1.4 14.4 390
4 4.61 0.8 0.8 0.9 1.4 15.4 460
6 3.08 0.8 0.8 0.9 1.5 16.8 550
10 1.83 1 0.8 1.25 1.6 19.9 835
16 1.15 1 0.8 1.25 1.6 22.1 1050
25** 0.727 1.2 1 1.6 1.7 26.8 1610
35** 0.524 1.2 1 1.6 1.8 29.2 1950
50** 0.387 1.4 1 1.6 1.9 32.7 2230
70** 0.268 1.4 1 1.6 1.9 35.9 2790
95** 0.193 1.6 1.2 2 2.1 42.1 3710
120** 0.153 1.6 1.2 2 2.2 45.3 4580
150** 0.124 1.8 1.2 2 2.3 49.1 5410
185** 0.0991 2 1.4 2.5 2.4 54.4 6890
240** 0.0754 2.2 1.4 2.5 2.5 60.7 8430
300** 0.0601 2.4 1.6 2.5 2.7 66.3 10140
400** 0.047 2.6 1.6 3.15 2.9 73.3 12500



600 1000 V – Three core coppe-2
Área nominal del conductor Resistencia máxima del conductor a 20 ℃ Espesor del aislamiento Grosor de la ropa de cama Diámetro del alambre de armadura Espesor de la vaina exterior Diámetro total aproximado Peso aproximado del cable
Ropa de cama
extruida		 Ropa
de cama
superpuesta		 Ropa de cama
extruida		 Ropa
de cama
superpuesta		 Ropa de cama
extruida		 Ropa
de cama
superpuesta
mm2 Ω/km mm mm mm mm mm kg/km
1.5* 12.1 0.7 0.8 - 0.9 1.4 13.3 - 340 -
1.5 12.1 0.7 0.8 - 0.9 1.4 13.7 - 355 -
2.5* 7.41 0.8 0.8 - 0.9 1.4 14.6 - 415 -
2.5 7.41 0.8 0.8 0.9 1.4 15 - 435 -
4 4.61 0.8 0.8 - 0.9 1.4 16.1 - 515 -
6 3.08 0.8 0.8 - 1.25 1.5 18.3 - 720 -
10 1.83 1 0.8 - 1.25 1.6 20.9 - 960 -
16 1.15 1 0.8 - 1.25 1.6 23.2 - 1240 -
25 0.727 1.2 1 0.8 1.6 1.7 25.6 24.5 1670 1550
35 0.524 1.2 1 0.8 1.6 1.8 28.1 27 2050 1920
50 0.387 1.4 1 0.8 1.6 1.9 31.9 30.8 2610 2460
70 0.268 1.4 1.2 0.8 2 2 35.5 34 3570 3360
95 0.193 1.6 1.2 0.8 2 2.1 40.3 38.8 4590 4360
120 0.153 1.6 1.2 0.8 2 2.2 43.5 42 5480 5230
150 0.124 1.8 1.4 0.8 2.5 2.4 47.8 45.9 6940 6600
185 0.0991 2 1.4 0.8 2.5 2.5 52.3 50.4 8270 7900
240 0.0754 2.2 1.6 0.8 2.5 2.6 59 56.7 10330 9870
300 0.0601 2.4 1.6 0.8 2.5 2.8 63.7 61.4 12480 11950
400 0.047 2.6 1.6 0.8 2.5 3 71.1 68.8 15560 14970
500 0.0366 2.8 1.8 0.8 3.15 3.6 78.8 76.1 19910 19130



600 -1000 V  Three core coppe-3
Área nominal del
conductor		 Resistencia máxima del conductor a 20 ℃ Espesor del
aislamiento		 Grosor de la
cama		 Diámetro del alambre de armadura Espesor de la vaina exterior Diámetro
total aproximado		 Peso aproximado del cable
Fase Neutral Fase Neutral Fase Neutral Extruido Lapeado Ropa de cama extruida Ropa de cama superpuesta Ropa de cama extruida Ropa de cama superpuesta
m㎡ Ω/km mm mm mm mm mm kg/km
10* 6 1.83 3.08 1 1 1 - 1.25 1.8 22.7 - 1080 -
16* 10 1.15 1.83 1 1 1 - 1.6 1.8 25.9 - 1530 -
25 16 0.727 1.15 1.2 1 1 0.8 1.6 1.8 27.9 26.8 1930 1835
35 16 0.524 1.15 1.2 1 1 0.8 1.6 1.9 31.5 30.4 2380 2270
50 25 0.387 0.727 1.4 1.2 1 0.8 2 2 35.9 34.8 3250 3120
70 35 0.268 0.524 1.4 1.2 1.2 0.8 2 2.1 39.4 37.9 4150 3945
95 50 0.193 0.387 1.6 1.4 1.2 0.8 2 2.3 44.8 43.3 5360 5125
120 70 0.153 0.268 1.6 1.4 1.4 0.8 2.5 2.5 49.3 47.4 6890 6575
150 70 0.124 0.268 1.8 1.4 1.4 0.8 2.5 2.6 54 51.2 8110 7665
185 95 0.0991 0.193 2 1.6 1.4 0.8 2.5 2.7 58.7 56.5 9730 9305
240 120 0.0754 0.153 2.2 1.6 1.6 0.8 2.5 2.9 64.9 62.1 12030 11535
300 150 0.0601 0.124 2.4 1.8 1.6 0.8 2.5 3.1 70.2 67.9 14660 13990
300 185 0.0601 0.0991 2.4 2 1.6 0.8 2.5 3.2 70.4 68.1 14870 14350
400 185 0.047 0.0991 2.6 2 1.8 0.8 3.15 3.4 80.2 76.6 19090 18125
500 240 0.0366 0.0754 2.8 2.2 1.8 0.8 3.15 3.7 88.4 85.7 23300 22360



600 -1000 V  Three core coppe-4
Nominal
area of
conducto r		 Maximum conducto r
resistan ce at20°c		 Espesor del
aislamiento		 Grosor de la
cama		 Diámetro del alambre de armadura Grosor de la
vaina
exterior		 Aproximadamente 11
de diámetro		 Approx.cable
weight
Ropa de cama extruida Ropa
de cama
superpuesta		 Ropa de cama extruida Ropa
de cama
superpuesta		 Extruded bedding Lapped
bedding
m㎡ Ω/km mm mm mm mm mm kg/km
1.5* 12.1 0.7 0.8 - 0.9 1.4 14.1 - 385 -
1.5 12.1 0.7 0.8 - 0.9 1.4 14.5 - 400 -
2.5* 7.41 0.8 0.8 - 0.9 1.4 15.5 - 470 -
2.5 7.41 0.8 0.8 0.9 1.4 16 - 495 -
4 4.61 0.8 0.8 - 1.25 1.5 18.1 - 700 -
6 3.08 0.8 0.8 - 1.25 1.5 19.6 - 8300 -
10 1.83 1 0.8 - 1.25 1.6 22.4 - 1130 -
16 1.15 1 1 - 1.6 1.7 26.4 - 1650 -
25 0.727 1.2 1 0.8 1.6 1.8 27.9 26.8 2040 1890
35 0.524 1.2 1 0.8 1.6 1.9 31.5 30.4 2550 2400
50 0.387 1.4 1.2 0.8 2 2 36.3 34.8 3510 3300
70 0.268 1.4 1.2 0.8 2 2.1 39.4 37.9 4450 4220
95 0.193 1.6 1.2 0.8 2 2.2 44.6 43.1 5770 5510
120 0.153 1.6 1.4 0.8 2.5 2.4 49.1 47.2 7350 6970
150 0.124 1.8 1.4 0.8 2.5 2.5 53.5 51.6 8760 8390
185 0.0991 2 1.4 0.8 2.5 2.6 58.6 56.3 10530 10040
240 0.0754 2.2 1.6 0.8 2.5 2.8 64.2 61.9 13050 12520
300 0.0601 2.4 1.6 0.8 2.5 3 70 67.7 15880 15300
400 0.047 2.6 1.8 0.8 3.15 3.3 79.1 76.4 20710 20000
500 0.0366 2.8 1.8 0.8 3.15 3.9 88.8 86.1 25400 24720



600 -1000 V  Three core coppe-5
Área nominal de conducta o Máximo
conductor
resistencia en		 Espesor del
aislamiento		 Grosor de la
cama		 Diámetro del alambre de armadura Espesor de la vaina exterior Diámetro
total aproximado		 Peso aproximado del cable
ropa de cama Ropa de cama traslapada d
ropa de cama		 Ropa de cama superpuesta d
ropa de cama
m㎡ Ω/km mm mm mm mm mm kg/km
1.5 12.1 0.7 0.8 - 1.25 1.8 18 - 601
2.5 7.41 0.8 0.8 1.25 1.8 19.2 - 707
4 4.61 0.8 0.8 - 1.25 1.8 21.8 - 915
6 3.08 0.8 0.8 - 1.6 1.8 24 - 1197
10 1.83 1 0.8 - 1.6 1.8 26.5 - 1517
16 1.15 1 1 - 1.6 1.9 29.5 - 1948
25 0.727 1.2 1 0.8 1.6 2 33.4 29.4 2605
35 0.524 1.2 1 0.8 2 2.1 34.8 30.62 3283
50 0.387 1.4 1.2 0.8 2 2.2 39 34.62 4183
70 0.268 1.4 1.2 0.8 2 2.3 43.1 38.52 5394
95 0.193 1.6 1.2 0.8 2.5 2.6 50.1 44.92 7487
120 0.153 1.6 1.4 0.8 2.5 2.7 54.1 48.72 8935
150 0.124 1.8 1.4 0.8 2.5 2.9 59.1 53.32 10711
185 0.0991 2 1.4 0.8 2.5 3.1 64.9 58.72 12988
240 0.0754 2.2 1.6 0.8 2.5 3.3 72.2 65.62 16369
300 0.0601 2.4 1.6 0.8 3.15 3.6 80.7 73.52 20850
400 0.047 2.6 1.8 0.8 3.15 3.8 88.92 81.32 25630
500 0.0366 2.8 1.8 0.8 2.5 2.5 46.8 41.8 19916
