El cable aéreo en haz de 11KV 33KV es un nuevo tipo de cable aéreo para transmisión de energía. Se utiliza ampliamente en líneas aéreas de transmisión de energía. Se utiliza como cable de transmisión aérea desnudo y como cable de distribución primaria y secundaria. El ACSR ofrece una resistencia óptima para el diseño de líneas. El trenzado variable del núcleo de acero permite lograr la resistencia deseada sin sacrificar la capacidad de corriente. Mejora la seguridad y la confiabilidad de la red de alambre electrificada.
Los productos se utilizan principalmente para la distribución de energía eléctrica en condiciones normales de instalaciones aéreas. Los conductores deben instalarse en aisladores y/o espaciadores adecuados para el voltaje de servicio. El usuario puede querer considerar la compatibilidad dieléctrica de la cubierta, el aislador, el espaciador, etc.

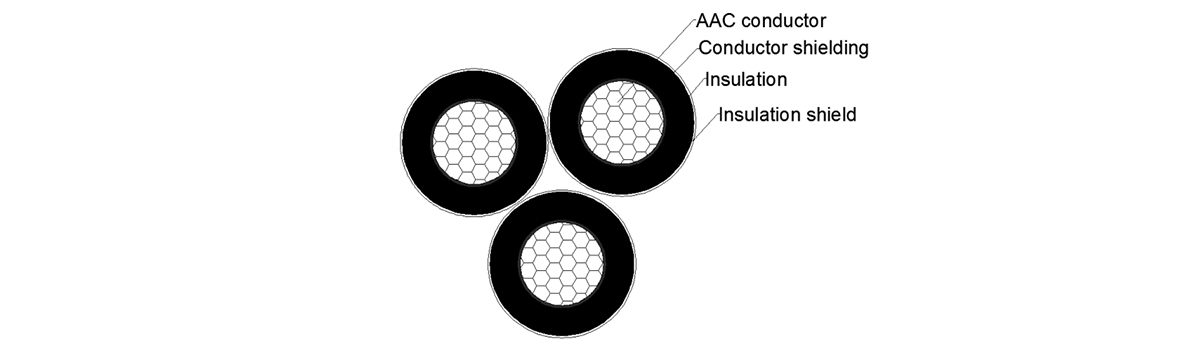

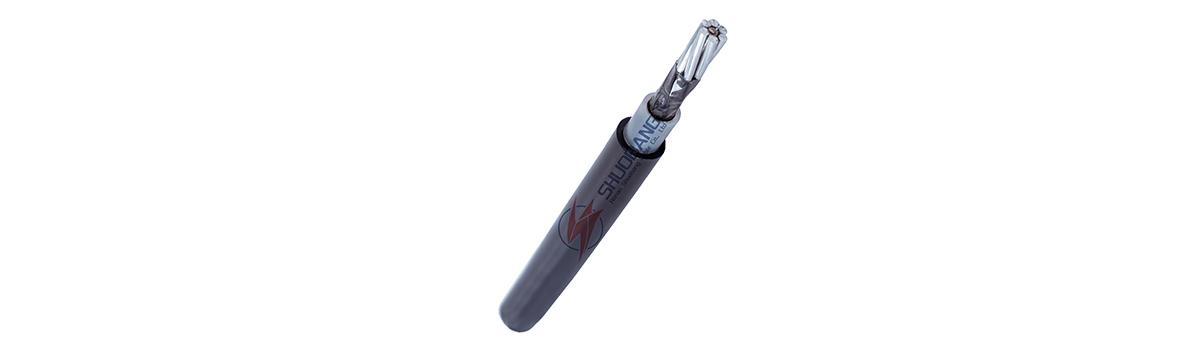

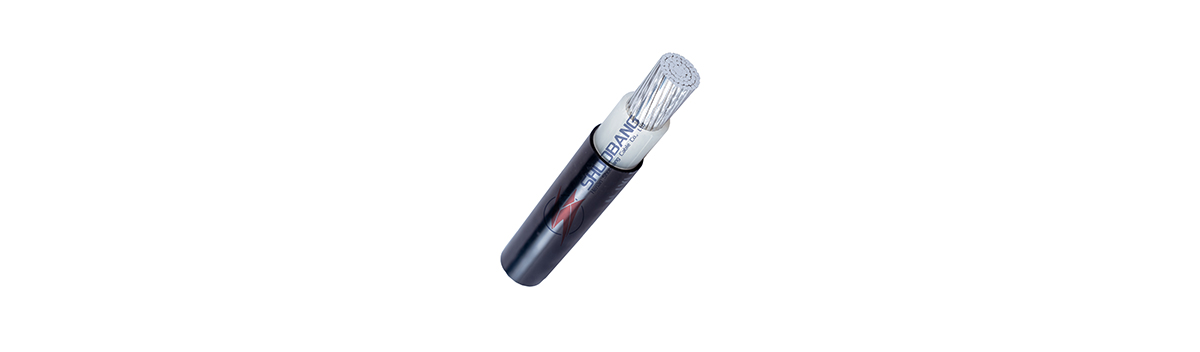

Los conductores son de aluminio comprimido circular trenzado, aleación de aluminio, cobre. La pantalla del conductor es el blindaje conductor semiconductor extruido en negro. Y el aislamiento exterior es principalmente polietileno termoplástico (PE) o polietileno reticulado (XLPE) en negro con resistencia a la intemperie o a los rayos UV. Esta norma cubre tanto las construcciones termoplásticas como las de polietileno reticulado, clasificadas para una temperatura de servicio normal de 75 °C o 90 °C.
6,35-11 kV ABC para instalaciones aéreas | |||||||
Número de núcleos xSección transversal nominal |
Conductor de fase | Unidad de suspensión de mensajero | Clasificación de corriente continua a una temperatura ambiente de 300 °C | ||||
Varamiento | Área seccional nominal |
Resistencia máxima del conductor |
Varamiento | Área seccional nominal |
Rompiendo Carga |
||
No.xmm^2 | No.xmm | mm^2 | Ω/Km | No.xmm | mm^2 | KN | A |
3x50+1X25 | 19/1.78 | 50 | 0.641 | 7/3.0 | 50 | 60 | 116 |
3x70+1x50 | 19/.14 | 70 | 0.443 | 7/3.15 | 50 | 62 | 210 |
3X95+1x50 | 19/2.52 | 95 | 0.32 | 7/3.0 | 50 | 60 | 173 |
3X185+1X120 | 37/2.52 | 185 | 0.164 | 7/4.67 | 120 | 150 | 259 |
3x150 +1X50 | 37/2.25 | 150 | 0.206 | 7/3.15 | 50 | 62 | 365 |
3X240+1x50 | 61/2.25 | 240 | 0.125 | 7/3.15 | 50 | 62 | 500 |
IEC 60502 19-33 kV ABC para más de | |||||||
Número de núcleos xSección transversal nominal |
Conductor de fase | Unidad de suspensión de mensajero | Corriente continua nominal a una temperatura ambiente de 300 °C |
||||
Varamiento | Área de sección nominal |
Resistencia máxima del conductor |
Varamiento | Área de sección nominal |
Rompiendo Carga |
||
No.xmm^2 | No.xmm | mm^2 | Ω/Km | No.xmm | mm^2 | KN | A |
3x50+1x50 | 19/1.78 | 50 | 0.641 | 7/3.0 | 50 | 60 | 165 |
3X150+1x50 | 37/2.25 | 150 | 0.206 | 7/3.0 | 50 | 60 | 315 |
3X185+1X70 | 37/2.52 | 185 | 0.164 | 7/3.57 | 70 | 91 | 355 |
3x70+1x50 | 19/2.14 | 7 | 0.443 | 7/3.15 | 50 | 62 | 250 |
3X150+1x50 | 37/2.25 | 150 | 0.206 | 7/3.15 | 50 | 62 | 370 |
Cable aéreo aislado de aluminio de 10 kV | ||||||||||
Tamaño nominal |
Número mínimo de cables | Diámetro aproximado del conductor | Mínimo Espesor de la pantalla del conductor (aprox.) |
Espesor nominal del aislamiento |
Nominal | Resistencia máxima de CC a 20 0C |
Carga mínima de rotura | |||
Reducido | Nominal | Espesor del aislamiento Pantalla |
AAC | AAAC | AAC | AAAC | ||||
mm2 | No. | mm | mm | mm | mm | mm | Ω/km | Ω/km | N | N |
10 | 6 | 3.8 | 0.5 | - | 3.4 | - | 3.08 | 3.574 | - | - |
16 | 6 | 4.8 | 0.5 | - | 3.4 | - | 1.91 | 2.217 | - | - |
25 | 6 | 6 | 0.5 | 2.5 | 3.4 | 1 | 1.2 | 1.393 | 3762 | 6284 |
35 | 6 | 7 | 0.5 | 2.5 | 3.4 | 1 | 0.868 | 1.007 | 5177 | 8800 |
50 | 6 | 8.3 | 0.5 | 2.5 | 3.4 | 1 | 0.641 | 0.744 | 7011 | 12569 |
70 | 12 | 10 | 0.5 | 2.5 | 3.4 | 1 | 0.443 | 0.514 | 10354 | 17596 |
95 | 15 | 11.6 | 0.6 | 2.5 | 3.4 | 1 | 0.32 | 0.371 | 13727 | 23880 |
120 | 18 | 13 | 0.6 | 2.5 | 3.4 | 1 | 0.253 | 0.294 | 17339 | 30164 |
150 | 18 | 14.6 | 0.6 | 2.5 | 3.4 | 1 | 0.206 | 0.239 | 21033 | 37706 |
185 | 30 | 16.2 | 0.6 | 2.5 | 3.4 | 1 | 0.164 | 0.19 | 26732 | 46503 |
240 | 34 | 18.4 | 0.6 | 2.5 | 3.4 | 1 | 0.125 | 0.145 | 34679 | 60329 |
300 | 34 | 20.6 | 0.6 | 2.5 | 3.4 | 1 | 0.1 | 0.116 | 43349 | 75411 |
400 | 53 | 23.8 0.6 | 2.5 | 3.4 | 1 | 0.0778 | 0.0904 | 55707 | 100548 |
Cable aéreo aislado de cobre de 10 kV | |||||||||
Tamaño del minal | Mín. N.º de cables |
Diámetro aproximado del conductor |
Mínimo Conductor (Aprox.) |
Espesor nominal del aislamiento | Espesor nominal de la pantalla de aislamiento | Resistencia máxima de CC a 20 0C | Carga de rotura mínima | ||
Reducido | Nominal | Cobre duro | Cobre blando | Cobre duro | |||||
mm2 | No. | mm | mm | mm | mm | mm | Ω/km | Ω/km | N |
10 | 6 | 3.8 | 0.5 | - | 3.4 | - | - | 1.83 | - |
16 | 6 | 4.8 | 0.5 | - | 3.4 | - | - | 1.15 | - |
25 | 6 | 6 | 0.5 | 2.5 | 3.4 | 1 | 0.749 | 0.727 | 846 |
35 | 6 | 7 | 0.5 | 2.5 | 3.4 | 1 | 0.54 | 0.524 | 1173 |
50 | 6 | 8.3 | 0.5 | 2.5 | 3.4 | 1 | 0.399 | 0.387 | 1605 |
70 | 12 | 10 | 0.5 | 2.5 | 3.4 | 1 | 0.276 | 0.268 | 2346 |
95 | 15 | 11.6 | 0.6 | 2.5 | 3.4 | 1 | 0.199 | 0.193 | 3175 |
120 | 18 | 13 | 0.6 | 2.5 | 3.4 | 1 | 0.158 | 0.153 | 3991 |
150 | 18 | 14.6 | 0.6 | 2.5 | 3.4 | 1 | 0.128 | 4950 | |
185 | 30 | 16.2 | 0.6 | 2.5 | 3.4 | 1 | 0.1021 | - | 6184 |
240 | 34 | 18.4 | 0.6 | 2.5 | 3.4 | 1 | 0.0777 | - | 7982 |
300 | 34 | 20.6 | 0.6 | 2.5 | 3.4 | 1 | 0.0619 | - | 99788 |
Conductor recubierto con AAAC aislado | ||||||||||
CONDUCTOR DE ALUMINIO AAC CUBIERTO, TRENZADO CONCÉNTRICO | ||||||||||
PALABRA CODIGO (1) | TAMAÑO AWG O kcmil | NÚMERO DE CABLES | GROSOR DE LA CUBIERTA PULGADAS | Diámetro exterior aproximado del cable. | TOTAL | FUERZA NOMINAL LIBRAS | AMPACIDAD | |||
AL | LLDPE | XLPE | PE | XLPE | ||||||
Manzana | 6 | 1 | 0.03 | 0.224 | 24.6 | 33.4 | 33.4 | 440 | 105 | 120 |
Ciruela | 6 | 7 | 0.03 | 0.238 | 24.6 | 33.8 | 33.8 | 505 | 105 | 120 |
Pera | 4 | 1 | 0.03 | 0.266 | 39.1 | 50.3 | 50.3 | 710 | 140 | 160 |
Albaricoque | 4 | 7 | 0.03 | 0.284 | 39.1 | 50.9 | 50.9 | 795 | 140 | 160 |
Cereza | 2 | 1 | 0.045 | 0.35 | 62.2 | 83.2 | 83.2 | 1105 | 185 | 210 |
Melocotón | 2 | 7 | 0.045 | 0.372 | 62.2 | 83.9 | 83.9 | 1215 | 185 | 210 |
Nectarina | 1 | 7 | 0.045 | 0.407 | 78.4 | 104 | 104 | 1475 | 200 | 230 |
Membrillo | 1/0 | 7 | 0.06 | 0.476 | 99 | 133.5 | 133.5 | 1790 | 245 | 280 |
Naranja | 2/0 | 7 | 0.06 | 0.521 | 124.8 | 163.5 | 163.5 | 2260 | 290 | 335 |
Higo | 3/0 | 7 | 0.06 | 0.569 | 157.3 | 200.6 | 200.6 | 2735 | 325 | 375 |
Aceituna | 4/0 | 7 | 0.06 | 0.626 | 198.3 | 247 | 247 | 3445 | 375 | 430 |
Mora | 266.8 | 19 | 0.06 | 0.694 | 250 | 304 | 304 | 4475 | 430 | 500 |
Cinturón plateado | 266.8 | 19 | 0.08 | 0.733 | 250 | 322 | 322 | 4475 | 430 | 500 |
Anona | 336.4 | 19 | 0.06 | 0.764 | 315 | 375 | 375 | 5535 | 500 | 580 |
Manzano silvestre | 336.4 | 19 | 0.08 | 0.804 | 315 | 395 | 395 | 5535 | 495 | 575 |
Chinquapin | 350 | 19 | 0.06 | 0.778 | 328 | 389 | 389 | 5750 | 510 | 595 |
Ginkgo | 350 | 19 | 0.08 | 0.818 | 328 | 410 | 410 | 5750 | 510 | 595 |
Molles | 397.5 | 19 | 0.08 | 0.86 | 373 | 459 | 459 | 6400 | 545 | 640 |
Fresno | 400 | 19 | 0.08 | 0.862 | 375 | 462 | 462 | 6440 | 550 | 640 |
Arándano silvestre | 477 | 37 | 0.08 | 0.93 | 447 | 543 | 543 | 7820 | 610 | 715 |
Paw Paw | 556.5 | 37 | 0.08 | 0.991 | 522 | 625 | 625 | 8950 | 675 | 790 |
Fruta del pan | 636 | 61 | 0.095 | 1.08 | 596 | 724 | 724 | 10200 | 725 | 850 |
Caqui | 795 | 61 | 0.095 | 1.185 | 745 | 888 | 888 | 12900 | 830 | 975 |
Pomelo | 1033.5 | 61 | 0.095 | 1.325 | 969 | 1132 | 1132 | 16400 | 890 | 1055 |
Mango | 1590 | 61 | 0.11 | 1.629 | 1490 | 1726 | 1726 | 24300 | 1240 | 1470 |
