El voltaje del cable aéreo aislado es de 0,6/1 KV. Es un cable aéreo aislado. El conductor es generalmente un cable trenzado AAC, AAAC y el material de aislamiento es polietileno reticulado de 90 ℃. Voltaje nominal: 600/1000 V, Material de aislamiento: polietileno reticulado
1.Transmisión de energía
La energía generada por la planta de energía se transmite a las subestaciones en varias ciudades y regiones a través de cables aéreos aislados
2.Distribución de energía
La energía de alto voltaje de la subestación se convierte en energía de bajo voltaje y se transmite a hogares, edificios comerciales, instalaciones industriales y otros lugares para uso humano.
3.Suministro de energía para ferrocarriles electrificados
Los cables aéreos aislados se utilizan a menudo para suministrar energía a ferrocarriles electrificados, como tranvías y metros.

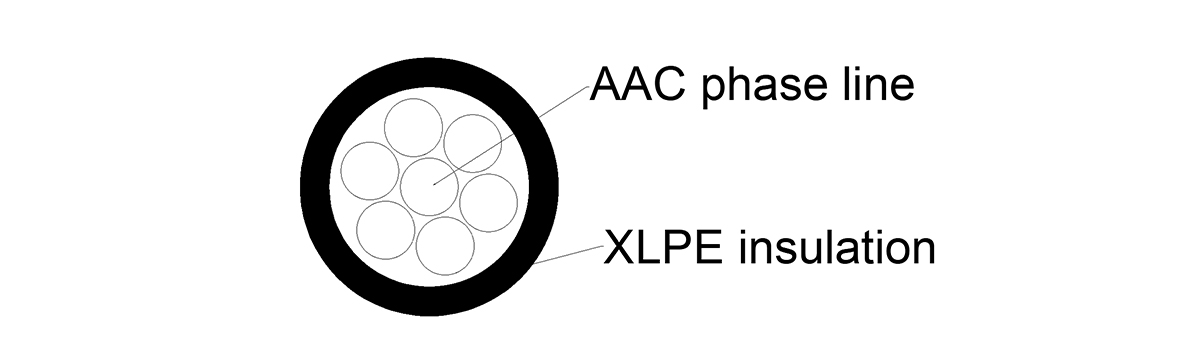

1.Conductor
El núcleo del cable tiene una sección transversal circular. Conductores agrupados con o sin núcleos de soporte, núcleos auxiliares o núcleos de conexión a tierra o una combinación de los núcleos anteriores. La dirección de trenzado más externa del conductor es hacia la izquierda. En los cables ABC, los cables trenzados de aluminio con núcleo de acero o los cables trenzados de aleación de aluminio forman los conductores.
2.Aislamiento
La capa de aislamiento de los cables ABC suele estar hecha de material de polietileno reticulado, que tiene una excelente resistencia a la presión y propiedades de aislamiento. El espesor de la capa de aislamiento se puede diseñar y ajustar de acuerdo con el entorno de uso y los requisitos eléctricos.
3.Cableado
Los cables multinúcleo (varios conductores) deben cablearse, la dirección del cableado debe ser correcta y la relación de paso del cableado debe ser 60 veces.
1.Bajo costo de operación
El costo de construcción, el costo de operación y el costo de mantenimiento de los cables aéreos aislados son más bajos que los de los cables subterráneos porque no necesitan ser tendidos, excavados, rellenados, etc. bajo tierra, y son más fáciles de reparar y reemplazar.
2.Solución de problemas
Conveniente Los cables aéreos aislados son fáciles de encontrar y localizar cuando fallan, y se pueden reparar a una velocidad relativamente rápida para garantizar la confiabilidad del suministro de energía. Una vez que un cable subterráneo falla, puede ser más problemático encontrarlo y el tiempo de reparación será relativamente largo.
3.Amplio alcance de aplicación
Los cables aéreos aislados son adecuados para diversos entornos hostiles, como vientos fuertes, rayos, etc., mientras que los cables subterráneos se ven muy afectados por las condiciones geológicas y el medio ambiente, y pueden no ser adecuados para todas las regiones y escenarios de aplicación.
4.Rápida velocidad de construcción
Los cables aéreos aislados se pueden erigir directamente en el cielo, sin estar restringidos por el terreno y los edificios, por lo que la velocidad de construcción es más rápida.
Estándar GB/T 12527
Sección transversal nominal | Diámetro aproximado del conductor | Diámetro exterior aproximado del cable | Peso aproximado | Carga de rotura mínima | Resistencia máxima de CC a 20 ℃ | Corriente nominal |
en el aire a 40℃ | ||||||
mm2 | mm | mm | kg/km | kN | Ohm/km | A |
10 | 3.8 | 5.9 | 104 | 3.47 | 1.906 | 58 |
16 | 4.8 | 7.3 | 160 | 5.49 | 1.198 | 78 |
25 | 6.01 | 8.5 | 243 | 8.47 | 0.749 | 105 |
35 | 7.06 | 9.9 | 338 | 11.73 | 0.540 | 125 |
50 | 8.18 | 11.1 | 451 | 16.50 | 0.399 | 155 |
70 | 9.88 | 12.8 | 643 | 23.46 | 0.276 | 195 |
95 | 11.6 | 14.9 | 882 | 31.76 | 0.199 | 240 |
120 | 13.09 | 16.4 | 1110 | 39.91 | 0.158 | 280 |
150 | 14.3 | 18 | 1369 | 49.51 | 0.128 | 320 |
185 | 16.2 | 20.3 | 1713 | 61.85 | 0.1021 | 370 |
240 | 18.61 | 23.1 | 2272 | 79.82 | 0.0777 | 440 |
