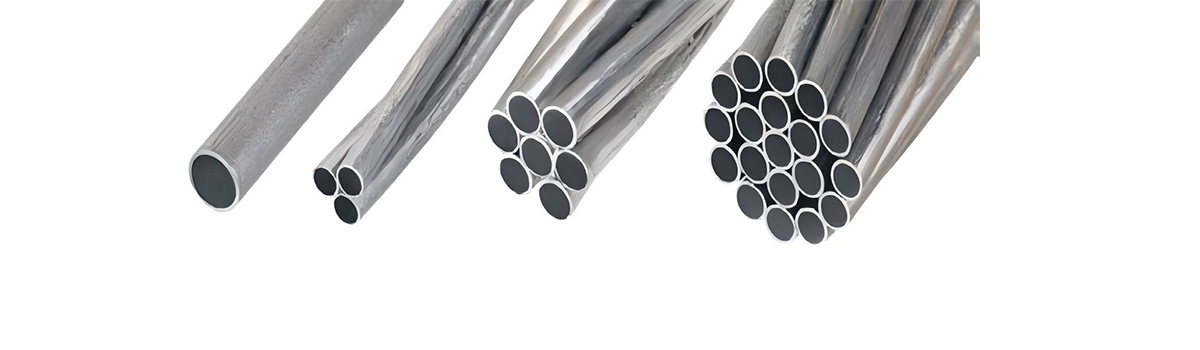

Alambre de acero revestido de aluminio ACS

Alambre de acero revestido de aluminio ACS
Alambre de acero revestido de aluminio ACS

Describir:

El alambre de acero revestido de aluminio, comúnmente abreviado como AW o AS o AC, es un conductor eléctrico compuesto por un núcleo de acero interno y un revestimiento de aluminio externo. El alambre de acero revestido de aluminio es un bimetálico en el que el aluminio cubre el núcleo de acero de manera continua y uniforme.

Aplicación:

El alambre de acero revestido de aluminio se usa ampliamente en líneas de transmisión de largo alcance, áreas costeras e islas, así como en otras regiones cálidas y húmedas, regiones con niebla salina y regiones muy contaminadas donde se necesita un hilo con alta resistencia a la corrosión. Se usa como núcleo de ACSR/AW, conductor de tierra aéreo, conductor aéreo de voltaje extra alto, línea de tierra aérea compuesta de fibra óptica, línea conductora autoamortiguadora, conductor aéreo desnudo, OPGW, cable de tierra, cable mensajero, cable tensor, cable formado para proteger, terminar y empalmar líneas de transmisión y distribución, cercas, alambre de barbero y hardware, etc.

Clasificación de los alambres de acero revestidos de aluminio
Clase 14% LACS 20.3%
IACS-A
20.3%
IACS-B
23%
IACS
27%IACS 30%
IACS
35%
IACS
40%
IACS
Relación seccional de Al (%) 13 25 25 30 37 43 52 62
Relación seccional de St (%) 87 75 75 70 63 57 48 38
Relación en peso de AL (%) 5 10.4 10.4 12.9 16.9 20.7 27.3 36.1
Relación en peso de ST (%) 95 89.6 89.6 87.1 83.1 79.3 72.7 63.9
Constantes físicas
Clase 14% LACS 20.3%
IACS-A
20.3%
IACS-B
23%
LACS
27%IACS 30%
IACS
35%
LACS
40%
IACS
Densidad nominal a 20 ℃ (g/cm3) 7.14 6.59 6.59 6.27 5.91 5.61 5.15 4.64
Módulo de elasticidad final (Gpa) 170 162 155 149 140 132 122 109
Coeficiente de expansión lineal (por °) 12x106 13x10° 12.6x106 12.9x106 13.4x106 13.8x10 14.5x106 15.5x10-6
Coeficiente de temperatura (por ℃) 0.0034 0.0036 0.0036 0.0036 0.0036 0.0038 0.0039 0.004
de alargamiento en la fractura en 250 mm 1.5 1.5 1.5 1.5 1.5 1.5 1.5 1.5



Especificaciones para cables de acero revestidos de aluminio (antes del trenzado)
Class Type Diámetro nominal (mm) Resistencia mínima a la tracción
(MPa)
Tensión mínima al 1 % de alargamiento (MPa) Resistividad máxima a 20 ℃ (nΩ·m)
Over Hasta
y incluyendo
14%1ACS A 1.24
3.00
3.00
3.50
1590
1550
1410
1380
123.15
3.5 4.75 1520 1340
4.75 5.5 1400 1200
B 2.1 4 1770 1550
20%1ACS B 1.24 3.25 1340 1200 84.8
3.25
3.45
3.45
3.65
1310
1270
1180
1140
3.65 3.95 1250 1100
3.95 4.1 1210 1100
4.1 4.4 1180 1070
4.4 4.6 1140 1030
4.60
4.75
1.24
4.75
5.50
5.50
1100
1070
1320
1000
1000
1100
23%1ACS - 2.5 5 1220 980 74.96
27%1ACS - 2.5 5 1080 800 63.86
30%1ACS - 2.5 5 880 650 57.47
35%1ACS A 2.5 5 810 590 49.26
B 2.5 5 880 650
40%1ACS A 2.5 5 680 500 43.1
B 2.5 5 750 550



ALAMBRE ÚNICO SEGÚN LA NORMA ASTM B 415
Tamaño
AWG
Diámetro Resistencia a la tracción Sección transversal Resistencia CC a 20 ℃ Peso nominal Espesor mínimo del revestimiento de aluminio
in. mm ksi N/mm in2 mm2 Ω/km Ib/1000ft Ka/km in mm
(CONDUCTIVIDAD = 20,3 % IACS)
4 0.204 5.189 155 1070 0.03278 21.149 4.01 93.67 139.37 0.01022 0.259
0.188 4.775 160 1100 0.02776 17.909 4.735 79.32 118.02 0.0094 0.239
5 0.182 4.62 165 1140 0.02599 16.766 5.058 74.25 110.49 0.0091 0.231
0.173 4.392 170 1170 0.02348 15.148 5.598 67.09 99.82 0.00865 0.22
6 0.162 4.115 175 1210 0.02061 13.298 6.377 58.89 87.63 0.0081 0.206
0.155 3.934 180 1240 0.01884 12.158 6.975 53.84 80.12 0.00775 0.197
7 0.144 3.665 185 1280 0.01635 10.551 8.037 46.73 69.53 0.00722 0.183
0.137 3.477 190 1310 0.01472 9.497 8.93 42.06 62.58 0.00685 0.174
8 0.129 3.264 195 1340 0.01297 8.367 10.135 37.06 55.14 0.00643 0.163
9 0.114 2.906 195 1340 0.01028 6.631 12.787 29.37 43.7 0.00572 0.145
10 0.102 2.588 195 1340 0.00816 5.261 16.117 23.3 34.67 0.0051 0.129
11 0.091 2.304 195 1340 0.00646 4.168 20.343 18.46 27.47 0.00454 0.115
12 0.081 2.052 195 1340 0.00513 3.308 25.634 14.65 21.8 0.00404 0.103



ALAMBRE ÚNICO SEGÚN LA NORMA ASTM B 415
Tamaño
AWG
Diámetro Resistencia a la tracción Sección transversal Resistencia CC a 20 ℃ Peso nominal Espesor mínimo del revestimiento de aluminio
in. mm ksi N/mm2 in2 mm2 Ω/km Ib/1000 ft Kg/km in mm
(CONDUCTIVI) TY=27 % IACS)
4 0.204 5.189 125 862 0.03278 21.149 3.019 84 124.99 0.0143 0.363
0.188 4.775 129 889 0.02776 17.909 3.566 71.13 105.84 0.01316 0.334
5 0.182 4.62 133 917 0.02599 16.766 3.809 66.59 99.09 0.01273 0.323
0.173 4.392 137 945 0.02348 15.148 4.216 60.16 89.52 0.0121 0.307
6 0.162 4.115 141 972 0.02061 13.298 4.802 52.82 78.59 0.01134 0.288
0.155 3.934 145 1000 0.01884 12.158 5.252 48.29 71.85 0.01084 0.275
7 0.144 3.665 150 1034 0.01635 10.551 6.052 41.91 62.36 0.0101 0.257
0.137 3.477 154 1062 0.01472 9.497 6.724 37.72 56.12 0.00958 0.243
8 0.129 3.264 156 1076 0.01297 8.367 7.632 33.23 49.45 0.009 0.228
9 0.114 2.906 156 1076 0.01028 6.631 9.629 26.34 39.19 0.00801 0.203
10 0.102 2.588 156 1076 0.00816 5.261 12.136 20.9 31.1 0.00713 0.181
11 0.091 2.304 156 1076 0.00646 4.168 15.319 16.56 24.64 0.00635 0.161
12 0.081 2.052 156 1076 0.00513 3.308 19.303 13.14 19.55 0.00566 0.144
(CONDUCTIVITY = 30 % IACS)
4 0.204 5.189 102 703 0.03278 21.149 2.717 79.74 118.65 0.01532 0.389
0.188 4.775 106 731 0.02776 17.909 3.209 67.52 100.47 0.0141 0.358
5 0.182 4.62 110 758 0.02599 16.766 3.428 63.21 94.06 0.01364 0.347
0.173 4.392 114 786 0.02348 15.148 3.794 57.11 84.98 0.01297 0.329
6 0.162 4.115 114 786 0.02061 13.298 4.322 50.14 74.6 0.01215 0.309
0.155 3.934 118 814 0.01884 12.158 4.727 45.84 68.21 0.01162 0.295
7 0.144 3.665 122 841 0.01635 10.551 5.447 39.78 59.19 0.01082 0.275
0.137 3.477 126 869 0.01472 9.497 6.052 35.8 53.28 0.01027 0.261
8 0.129 3.264 128 883 0.01297 8.367 6.869 31.54 46.94 0.00964 0.245
9 0.114 2.906 128 883 0.01028 6.631 8.666 25 37.2 0.00858 0.218
10 0.102 2.588 128 883 0.00816 5.261 10.923 19.84 29.52 0.00764 0.194
11 0.091 2.304 128 883 0.00646 4.168 13.787 15.72 23.38 0.0068 0.173
12 0.081 2.052 128 883 0.00513 3.308 17.372 12.47 18.56 0.00606 0.154
(CONDUCTIVIT Y= 40 % IACS)
4 0.204 5.189 80 552 0.03278 21.149 2.038 65.95 98.13 0.02554 0.649
0.188 4.775 84 579 0.02776 17.909 2.407 55.85 83.1 0.0235 0.597
5 0.182 4.62 88 607 0.02599 16.766 2.571 52.28 77.79 0.02274 0.578
0.173 4.392 92 634 0.02348 15.148 2.845 47.23 70.29 0.02161 0.549
6 0.162 4.115 96 662 0.02061 13.298 3.241 41.47 61.7 0.02025 0.514
0.155 3.934 96 662 0.01884 12.158 3.545 37.91 56.41 0.01936 0.492
7 0.144 3.665 98 676 0.01635 10.551 4.085 32.9 48.96 0.01804 0.458
0.137 3.477 98 676 0.01472 9.497 4.539 29.61 44.06 0.01711 0.435
8 0.129 3.264 99.5 686 0.01297 8.367 5.152 26.09 38.82 0.01606 0.408
9 0.114 2.906 99.5 686 0.01028 6.631 6.5 20.68 30.77 0.0143 0.363
10 0.102 2.588 99.5 686 0.00816 5.261 8.192 16.41 24.41 0.01274 0.324
11 0.091 2.304 99.5 686 0.00646 4.168 10.34 13 19.34 0.01134 0.288
12 0.081 2.052 99.5 686 0.00513 3.308 13.029 10.32 15.35 0.0101 0.257



Alambres de acero revestidos de aluminio
DE UNA SOLA VARIEDAD SEGÚN LA NORMA ASTM B 502
Diam ven Resistencia a la tracción Estrés al 1% de extensión Resistividad Densidad
in. mm ksi N/m㎡ ksi N/mm Q.Cmil/H n0m lb/in3 g/cm
3
0.0770-0.1289 1.956~3.274 195 1344 175 1206 51.01 84.8 0.2381 6.59
0.1290-0.1369 3.275~3.477 190 1310 170 1172
0.1370-0.1443 3.478-3.665 185 1275 165 1137
0.1444-0.1549 3.666-3.934 180 1241 160 1103
0.1550-0.1620 3.935~4.115 175 1206 160 1103
0.1621~0.1729 4.116~4.392 170 1172 155 1068
0.1730~0.1819 4.393~4.620 165 1137 150 1034
0.1820~0.1880 4.621~4.775 160 1103 145 1000
Coeficiente de expansión lineal: 12,6 x 10/℃
Módulo de elasticidad: 23 500 Ksl (162 000 MPa)
Coeficiente de temperatura de resistencia: 0,0036/℃C
Espesor mínimo del aluminio: 10 % del radio nominal del cable
CABLE ÚNICO SEGÚN LA NORMA AS-3607
Diámetro (1) Resistencia a la tracción Sección transversal Resistencia CC a 120 ℃ Peso nominal Espesor mínimo del revestimiento de aluminio
SHd Max Min N/mm2 KN mm 0/km Kg/km in
1.6 1.64 1.56 1340 2.69 2.011 42.28 13.25 0.08
1.75 1.79 1.71 1340 3.22 2.405 35.34 15.85 0.088
2.25 2.29 2.21 1340 5.33 3.976 21.38 26.2 0.113
2.5 2.54 2.46 1340 6.58 4.909 17.32 32.35 0.125
2.75 2.791 2.709 1340 7.96 5.94 14.31 39.14 0.138
3 3.045 2.955 1340 9.47 7.069 12.03 46.58 0.15
3.25 3.299 3.201 1340 11.12 8.296 10.25 54.67 0.163
3.5 3.553 3.448 1310 12.6 9.621 8.83 63.4 0.175
3.75 3.806 3.694 1270 14.03 11.045 7.7 72.78 0.188
Coeficiente de expansión lineal: 12,9 x 10*/℃
Módulo de elasticidad: 23 500 Ksi (162 000 MPa)
Coeficiente de temperatura de resistencia: 0,0036 ℃
Espesor mínimo del aluminio: 10 % del radio nominal del cable
