ACSR AW

ACSR AW
ACSR AW
ACSR AW

Aplicación del producto:

Se utiliza principalmente como conductor de fase para transmisión y distribución de energía aérea.

Estándares de productos

ASTM B-549，ASTM B 524，BS-215，IEC 61089

Ventajas del producto:

En comparación con el ACSR tradicional, su conductor de núcleo de acero revestido de aluminio proporciona mayor capacidad de transporte de corriente y resistencia a la corrosión, mayor vida útil y menor pérdida de energía.

Estructura:

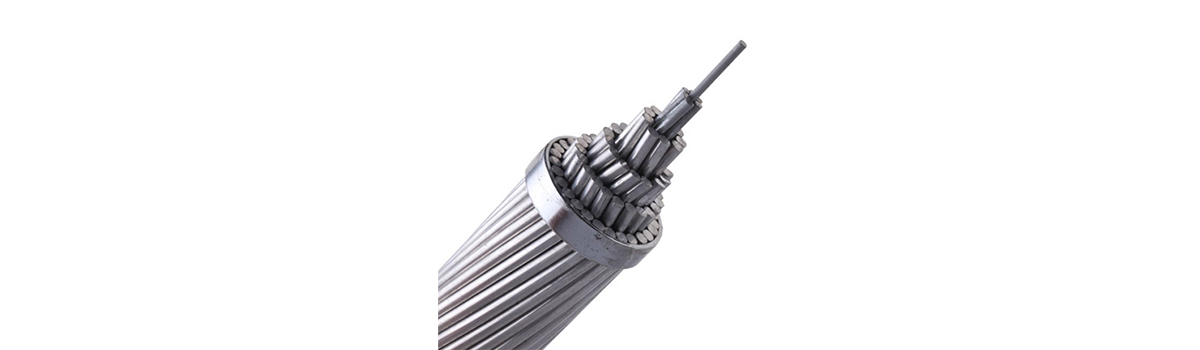

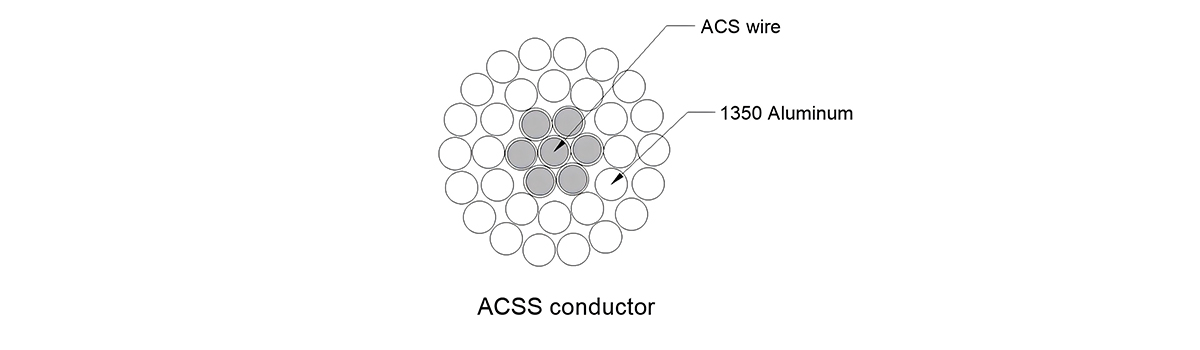

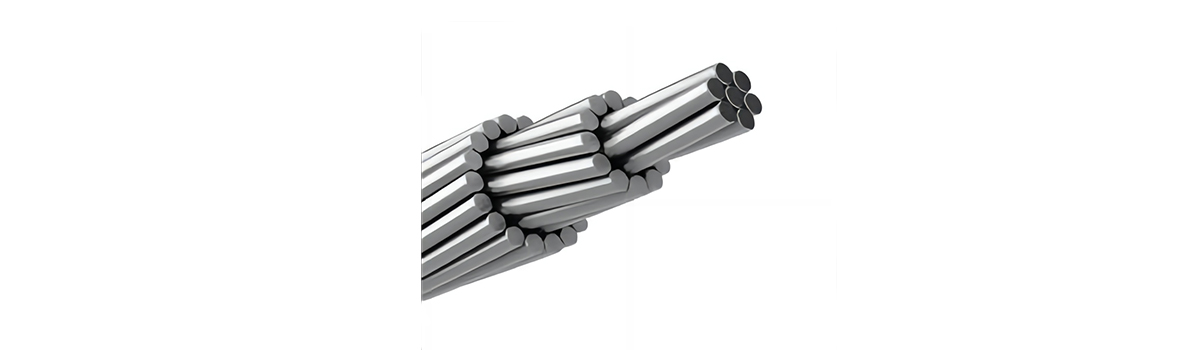

Conductor central de acero revestido de aluminio, conductor exterior trenzado de aleación de aluminio

ACSS ASTM B 856
Palabra clave Área Trenzado y
Diámetro del cable		 Diámetro total aproximado Nominal Resistencia nominal Resistencia nominal de CC a 20 ℃
Nominal Alum. Steel Total Alum. Steel Mass GA2 GA3 AW2
MCM mm² mm² mm² mm mm mm kg/km kN kN kN Ω/km
PERDIZ 266.8 135.19 22.02 157.21 26/2.57 7/2.00 16.3 547 39.5 43.28 37.23 0.2065
JUNCO 266.8 135.19 31.54 166.72 30/2.40 7/2.40 16.77 622 52.04 57.82 49.82 0.2049
AVESTRUC 300 152.01 24.73 176.69 26/2.73 7/2.12 17.27 614 44.48 48.48 41.81 0.1837
PARDILLO 336.4 170.45 27.78 198.1 26/2.89 7/2.25 18.3 689 49.82 54.71 46.7 0.1638
OROLLO 336.4 170.45 39.78 210.26 30/2.69 7/2.69 18.83 784 65.83 72.5 63.16 0.1625
BRANT 397.5 201.41 26.11 227.54 24/3.27 7/2.18 19.61 762 48.93 53.82 46.26 0.1393
IBIS 397.5 201.41 32.83 234.09 26/3.14 7/2.44 19.89 814 57.82 63.16 55.16 0.1386
ALONJA 397.5 201.41 46.99 248.38 30/2.92 7/2.92 20.46 926 77.84 85.85 74.28 0.1375
PARDILLO 477 241.7 31.34 273.11 24/3.58 7/2.39 21.49 915 57.82 63.16 55.6 0.1161
HALCÓN 477 241.7 39.32 280.85 26/3.44 7/2.67 21.78 976 69.39 76.06 66.28 0.1155
GALLINA 477 241.7 56.4 298.11 30/3.20 7/3.20 22.42 1112 93.41 100.97 89.4 0.1146
PERIQUITO 556.5 281.98 36.54 318.62 24/3.87 7/2.58 23.21 1067 67.61 73.84 64.94 0.0995
PALOMA 556.5 281.98 45.93 327.92 26/3.72 7/2.89 23.54 1140 80.95 88.52 77.84 0.099
ÁGUILA 556.5 281.98 65.8 347.79 30/3.46 7/3.46 24.22 1297 108.98 117.87 101.86 0.0982
PAVO REAL 605 306.55 39.7 346.37 24/4.03 7/2.69 24.2 1160 73.39 80.06 70.72 0.0915
PICHÓN 605 306.55 49.89 356.28 26/3.87 7/3.01 24.53 1239 87.63 96.52 84.51 0.0911
PATO DE MADERA 605 306.55 71.52 378.04 30/3.61 7/3.61 25.25 1410 115.65 125.88 108.53 0.0904
CERCETA 605 306.55 69.89 376.4 30/3.61 19/2.16 25.25 1398 118.32 130.33 111.2 0.0904
GRAJO 636 322.26 41.76 364.07 24/4.14 7/2.76 24.81 1219 76.95 84.51 74.28 0.0871
PICO GRUESO 636 322.26 52.45 374.71 26/3.97 7/3.09 25.16 1303 92.07 99.64 88.52 0.0866
NÉJANO 636 322.26 75.19 397.45 30/3.70 7/3.70 25.89 1482 121.88 132.11 111.64 0.086
GARZA 636 322.26 73.54 395.8 30/3.70 19/2.22 25.89 1471 124.54 137.44 116.98 0.086
FLAMENO 666.6 337.77 43.78 381.72 24/4.23 7/2.82 25.4 1278 80.95 88.52 77.84 0.0831
ALCATRAZ 666.6 337.77 54.98 392.67 26/4.07 7/3.16 25.75 1365 96.52 104.08 92.96 0.0827
Cigüeña 715.5 362.54 46.99 409.7 24/4.39 7/2.92 26.32 1372 86.74 94.74 83.62 0.0774
ESTORNINO 715.5 362.54 59.02 421.62 26/4.21 7/3.28 26.69 1466 103.64 112.09 97.86 0.077
TORDO ALIRROJO 715.5 362.54 82.73 445.12 30/3.92 19/2.35 27.46 1654 137.44 151.68 131.22 0.0765
CUCO 795 402.83 52.19 455.01 24/4.62 7/3.08 27.73 1524 96.52 103.64 92.96 0.0696
PATO 795 402.83 65.6 468.61 26/4.44 7/3.45 28.13 1629 115.2 124.54 108.53 0.0693
GUACAMAYO 795 402.83 20.7 423.65 42/3.50 7/1.94 26.82 1278 52.49 56.04 50.71 0.0705
CHARRON 795 402.83 27.84 430.58 45/3.38 7/2.25 27.01 1333 63.16 67.61 60.05 0.0703
CÓNDOR 795 402.83 52.19 454.79 54/3.08 7/3.08 27.73 1523 96.52 103.64 92.96 0.0696
ÁNEA 795 402.83 91.9 494.79 30/4.14 19/2.48 28.95 1838 152.57 168.58 146.34 0.0688
ROJO 900 456.03 31.54 487.44 45/3.59 7/2.40 28.74 1509 70.28 75.62 68.05 0.0621
Palabra clave Área Trenzado y
Diámetro del cable		 Diámetro total aproximado Nominal Resistencia nominal Resistencia nominal de CC a 20 ℃
Nominal Alum. Steel Total Alum. Steel Mass GA2 GA3 AW2
MCM mm² mm² mm² mm mm mm kg/km kN kN kN Ω/km
CANARIO 900 456.03 59.12 515.16 54/3.28 7/3.28 29.51 1725 109.42 117.43 103.19 0.0615
ROJO ROJO 954 483.39 62.65 546.17 24/5.06 7/3.38 30.39 1829 115.65 124.54 109.42 0.058
RASCÓN 954 483.39 33.44 516.83 45/3.70 7/2.47 29.59 1600 74.28 80.06 72.06 0.0586
CARDENAL 954 483.39 42.68 526.23 48/3.58 7/2.79 29.85 1673 87.63 94.74 84.51 0.0584
CANVASBACK 954 483.39 62.65 545.93 54/3.38 7/3.38 30.38 1828 115.65 124.54 109.42 0.058
SNOWBIRD 954 483.39 110.22 593.49 30/4.53 19/2.72 31.7 2205 182.81 201.94 175.25 0.0572
ORTOLA 1033.5 523.67 26.91 550.81 42/3.99 7/2.21 30.57 1662 68.5 72.95 65.83 0.0542
ZAPARRILLO 1033.5 523.67 36.18 559.54 45/3.85 7/2.57 30.78 1733 80.51 86.74 78.28 0.0541
ARRENDO AZUL 1033.5 523.67 67.84 591.2 54/3.51 7/3.51 31.62 1980 125.43 134.77 116.09 0.0536
PINCHO 1113 563.96 38.96 603.15 45/4.00 7/2.66 31.96 1867 86.74 93.41 84.07 0.0502
ESPARRILLO 1113 563.96 71.37 635.61 54/3.65 19/2.19 32.82 2129 135.22 147.67 127.66 0.05
ZAGREB 1192.5 604.24 41.76 646.09 45/4.14 7/2.76 33.08 2001 92.96 100.08 90.29 0.0468
AVETRIÓN 1192.5 604.24 76.6 680.81 54/3.77 19/2.27 33.98 2282 145 157.9 137 0.0467
FAISÁN 1272 644.52 44.57 688.9 45/4.27 7/2.85 34.16 2133 99.19 106.75 96.08 0.0439
MISCOSTA AMERICANA 1272 644.52 81.66 726.38 54/3.90 19/2.34 35.09 2434 151.68 165.91 145.89 0.0438
MARTIN 1351 684.55 47.32 732.12 45/4.40 7/2.93 35.21 2267 105.42 113.42 102.3 0.0413
BOBOLINK 1351 684.55 86.71 771.51 54/4.02 19/2.41 36.16 2585 161.02 176.14 155.24 0.0412
POLVER 1431 725.09 50.14 775.04 45/4.53 7/3.02 36.23 2400 111.64 120.1 108.09 0.039
TREPASULAS 1431 725.09 91.9 817.1 54/4.14 19/2.48 37.22 2738 170.8 186.37 164.13 0.0389
LORO 1510 765.12 52.88 818.16 45/4.65 7/3.10 37.22 2533 117.87 124.99 114.31 0.037
RATITA 1510 765.12 96.85 861.79 54/4.25 19/2.55 38.22 2888 179.7 196.6 173.03 0.0369
AVEFRIA 1590 805.65 41.45 847.37 42/4.94 7/2.75 37.89 2557 104.08 111.2 100.97 0.0352
HALCÓN 1590 805.65 55.69 861.6 45/4.78 7/3.18 38.2 2668 124.1 131.66 120.1 0.0351
CHUKAR 1590 805.65 102.14 907.86 54/4.36 19/2.62 39.23 3043 189.48 207.28 182.81 0.035
CERNIENTE 1780 901.93 73.37 975.69 84/3.70 19/2.22 40.67 3086 157.01 169.91 149.45 0.0315
COWLINGBIRD 2034.5 1030.88 44.57 1075.5 72/4.27 7/2.85 34.17 3218 120.99 128.55 117.87 0.0277
COADRUMBRO 2057 1042.28 56.79 1098.87 76/4.18 19/1.95 34.83 3346 141 150.79 134.77 0.0273
AZUL 2156 1092.45 88.91 1181.26 84/4.07 19/2.44 44.76 3737 187.26 202.38 181.03 0.026
KIWI 2167 1098.02 47.48 1145.7 72/4.41 7/2.94 35.28 3428 128.99 137 125.43 0.026
ZORRO 2312 1171.49 63.79 1235.08 76/4.43 19/2.07 36.93 3760 158.35 169.47 151.68 0.0243
JOREE 2515 1274.35 69.39 1343.59 76/4.62 19/2.16 38.52 4091 172.14 184.15 165.02 0.0224
