Puede reemplazar parte del cable trenzado de aluminio o del cable trenzado de aluminio con núcleo de acero para líneas de transmisión aéreas de media, alta tensión y ultra alta tensión.
GB/T1179-2008, IEC 61089-1991 ,ASTM B 399-81 ,BS3242-1970, DIN 48201-6-1981
En comparación con el AAC y el ACSR, el AAAC tiene un mejor rendimiento anti-flacidez, mejores propiedades eléctricas y mejor resistencia a la corrosión debido a la alta relación resistencia-peso de la aleación de aluminio. Se utiliza ampliamente en energía, comunicaciones, construcción y otros campos. El cable trenzado de aleación de aluminio se utiliza principalmente en transmisión de energía, cableado, cables aéreos y otros proyectos de energía.

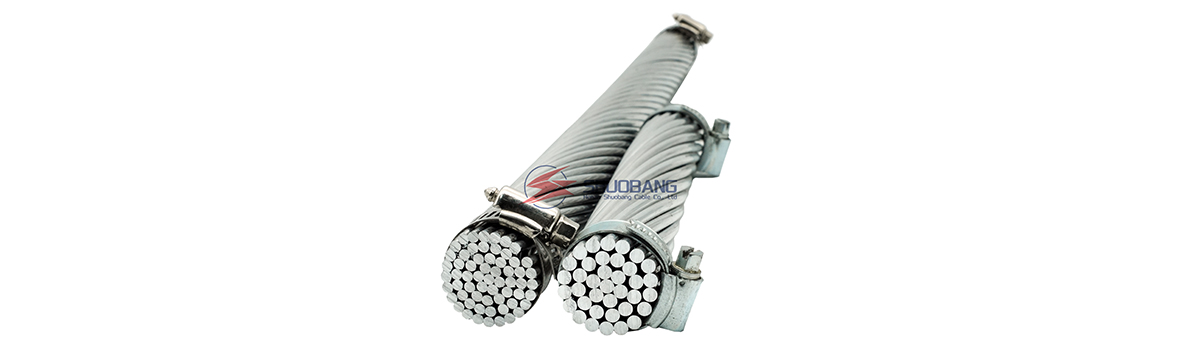

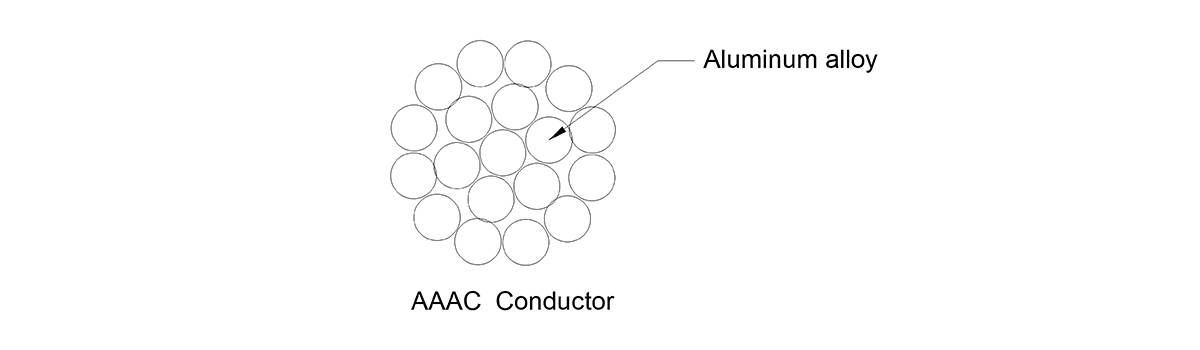

Fabricado con alambre de aleación de aluminio trenzado, AAAC está disponible en estructuras de una sola capa y de múltiples capas.
AAAC-Características técnicas / BS3242 | |||||||||
Palabra clave | Tamaño del conductor | Varamiento | Área seccional | Diámetro del conductor | Densidad lineal | Resistencia nominal | Módulo de elasticidad final | Coeficiente de expansión lineal | Resistencia de corriente continua a 20 °C |
mm2 | No. /mm | mm2 | mm | kg/km | kgf | hBar | 1/°C | Ω/km | |
Caja | 15 | 7/1.85 | 18.82 | 5.55 | 51 | 537 | 5900 | 23*10ˉ6 | 1.74950 |
Acacia | 20 | 7/2.08 | 23.79 | 6.24 | 65 | 680 | 5900 | 23*10ˉ6 | 1.38400 |
Almendro | 25 | 7/2.34 | 30.10 | 7.02 | 82 | 861 | 5900 | 23*10ˉ6 | 1.09340 |
Cedro | 30 | 7/2.54 | 35.47 | 7.62 | 97 | 1014 | 5900 | 23*10ˉ6 | 0.92810 |
35 | 7/2. 77 | 42.18 | 8.31 | 115 | 1205 | 5900 | 23*10ˉ6 | 0.78040 | |
Abeto | 40 | 7/2.95 | 47.84 | 8.85 | 131 | 1367 | 5900 | 23*10ˉ6 | 0.68800 |
Avellano | 50 | 7/3.30 | 59.87 | 9.90 | 164 | 1711 | 5900 | 23*10ˉ6 | 0.54980 |
Pino | 60 | 7/3.61 | 71.65 | 10.83 | 196 | 2048 | 5900 | 23*10ˉ6 | 0.45940 |
70 | 7/3.91 | 84.05 | 11.73 | 230 | 2402 | 5900 | 23*10ˉ6 | 0.39170 | |
Sauce | 75 | 7/4. 04 | 89.73 | 12.12 | 245 | 2565 | 5900 | 23*10ˉ6 | 0.36690 |
80 | 7/4.19 | 96.52 | 12.57 | 264 | 2758 | 5900 | 23*10ˉ6 | 0.34410 | |
90 | 7/4.44 | 108.00 | 13.32 | 298 | 3112 | 5900 | 23*10ˉ6 | 0.30230 | |
Roble | 100 | 7/4.65 | 118.90 | 13.95 | 325 | 3398 | 5900 | 23*10ˉ6 | 0.27690 |
100 | 19/2.82 | 118.70 | 14.10 | 326 | 3393 | 5600 | 23*10ˉ6 | 0.27870 | |
Mora | 125 | 19/3.18 | 150. 90 | 15.90 | 415 | 4312 | 5600 | 23*10ˉ6 | 0.21920 |
Fresno | 150 | 19/3.48 | 180.70 | 17.40 | 497 | 5164 | 5600 | 23*10ˉ6 | 0.18310 |
Olmo | 175 | 19/3.76 | 211.00 | 18.80 | 580 | 6030 | 5600 | 23*10ˉ6 | 0.15680 |
Álamo | 200 | 37/2.87 | 239.40 | 20.09 | 659 | 8841 | 5600 | 23*10ˉ6 | 0.13850 |
225 | 37/3.05 | 270.30 | 21.35 | 744 | 7724 | 5600 | 23*10ˉ6 | 0.12270 | |
Sicomoro | 250 | 37/3.22 | 303.20 | 22.54 | 835 | 8664 | 5600 | 23*10ˉ6 | 0.10930 |
Upas | 300 | 37/3.53 | 362.10 | 24.71 | 997 | 10350 | 5600 | 23*10ˉ6 | 0.09156 |
Nogal | 350 | 37/3.81 | 421.80 | 26.67 | 1162 | 12053 | 5600 | 23*10ˉ6 | 0.07860 |
Tejo | 400 | 37/4.06 | 479.00 | 28.42 | 1319 | 13685 | 5600 | 23*10ˉ6 | 0.06921 |
Totara | 425 | 37/4.14 | 498.10 | 28.98 | 1372 | 14233 | 5600 | 23*10ˉ6 | 0.06656 |
Rubús | 500 | 61/3.50 | 586.90 | 31.50 | 1620 | 16771 | 5600 | 23*10ˉ6 | 0.05662 |
Araucaria | 700 | 61/4.14 | 821.10 | 37.26 | 2266 | 23450 | 5600 | 23*10ˉ6 | 0.04047 |
Conductores de aleación de aluminio (AAAC) (ASTM B 399-81) | |||||||
"Tamaño del conductor (mcm)" |
"Número y diámetro de (mm)" |
"Área transversal (mm2)" |
"Diámetro total (mm)" |
"Peso (kg/km)" |
"Carga de rotura calculada" |
"Resistencia de CC calculada a 20 ℃ (ohm/km)" |
|
kgf | kN | ||||||
66.36 | 7/2.47 | 33.54 | 7.41 | 92 | 1087 | 10.66 | 0.9987 |
77.47 | 7/2.67 | 39.19 | 8.01 | 108 | 1270 | 12.45 | 0.8547 |
105.60 | 7/3.12 | 53.52 | 9.36 | 148 | 1734 | 17.00 | 0.6259 |
123.30 | 7/3.37 | 62.44 | 10.01 | 172 | 2023 | 19.84 | 0.5364 |
133.10 | 7/3.50 | 67.35 | 10.50 | 186 | 2091 | 20.51 | 0.4973 |
155.40 | 7/3.78 | 78.55 | 11.34 | 217 | 2439 | 23.92 | 0.4264 |
167.80 | 7/3.93 | 84.91 | 11.79 | 234 | 2636 | 25.85 | 0.3945 |
195.70 | 7/4.25 | 99.30 | 12.75 | 274 | 3083 | 30.23 | 0.3373 |
211.60 | 7/4.42 | 107.4 | 13.26 | 296 | 3335 | 32.71 | 0.3119 |
246.90 | 7/4.77 | 125.1 | 14.31 | 345 | 3884 | 38.09 | 0.2678 |
394.50 | 19/3.66 | 199.9 | 18.30 | 551 | 6012 | 58.96 | 0.1676 |
400.00 | 19/3.69 | 203.2 | 18.45 | 560 | 6112 | 59.94 | 0.1648 |
450.00 | 19/3.91 | 228.1 | 19.55 | 629 | 6861 | 67.28 | 0.1468 |
465.40 | 19/3.98 | 236.4 | 19.90 | 652 | 7110 | 69.73 | 0.1417 |
500.00 | 19/4.12 | 253.3 | 20.60 | 698 | 9619 | 74.72 | 0.1322 |
550.00 | 37/3.10 | 279.3 | 21.70 | 770 | 8577 | 84.11 | 0.1199 |
559.00 | 19/4.36 | 283.7 | 21.80 | 782 | 8533 | 83.64 | 0.1181 |
600.00 | 37/3.23 | 303.2 | 22.61 | 836 | 9311 | 91.31 | 0.1105 |
650.00 | 37/3.37 | 330.0 | 23.59 | 910 | 10134 | 99.38 | 0.1015 |
652.40 | 19/4.71 | 331.0 | 23.55 | 913 | 9956 | 97.64 | 0.1012 |
700.00 | 37/3.49 | 354.0 | 24.43 | 976 | 10418 | 102.2 | 0.09462 |
740.00 | 37/3.59 | 374.5 | 25.13 | 1033 | 11022 | 108.1 | 0.08944 |
750.00 | 37/3.62 | 380.0 | 25.34 | 1050 | 11207 | 109.9 | 0.08796 |
800.00 | 37/3.73 | 404.3 | 26.11 | 1115 | 11899 | 116.7 | 0.08285 |
900.00 | 37/3.96 | 455.7 | 27.72 | 1256 | 13411 | 131.5 | 0.07350 |
927.20 | 37/4.02 | 469.6 | 28.14 | 1295 | 13821 | 135.5 | 0.07133 |
1000.00 | 37/4.18 | 507.7 | 29.26 | 1400 | 14942 | 146.5 | 0.06598 |
AAAC-Características técnicas / DIN 48201 | |||||||
Tamaño del conductor (mm²) |
Área de aleación (mm²) | Número de cables | "Diámetro del alambre (mm)" |
Diámetro total del conductor (mm) | Masa lineal (kg/km) | Resistencia a la tracción nominal daN | Resistencia máxima de CC a 20 ℃ (Ω/km) |
16 | 15.89 | 7 | 1.70 | 5.10 | 43 | 444 | 2.0910 |
25 | 24.25 | 7 | 2.10 | 6.30 | 66 | 677 | 1.3703 |
35 | 34.36 | 7 | 2.50 | 7.50 | 94 | 960 | 0.9669 |
50 | 49.48 | 7 | 3.00 | 9.00 | 135 | 1382 | 0.6714 |
50 | 48.35 | 19 | 1.80 | 9.00 | 133 | 1350 | 0.6905 |
70 | 65.81 | 19 | 2.10 | 10.50 | 181 | 1838 | 0.5073 |
95 | 93.27 | 19 | 2.50 | 12.50 | 256 | 2605 | 0.3579 |
120 | 116.99 | 19 | 2.80 | 14.00 | 322 | 3268 | 0.2854 |
150 | 147.11 | 37 | 2.25 | 15.80 | 406 | 4109 | 0.2274 |
185 | 181.62 | 37 | 2.50 | 17.50 | 500 | 5073 | 0.1842 |
240 | 242.54 | 61 | 2.25 | 20.30 | 670 | 6774 | 0.1383 |
300 | 299.43 | 61 | 2.50 | 22.50 | 827 | 8363 | 0.1120 |
400 | 400.14 | 61 | 2.89 | 26.00 | 1104 | 11176 | 0.0838 |
500 | 499.63 | 61 | 3.23 | 29.10 | 1379 | 13960 | 0.0671 |
625 | 626.2 | 91 | 2.96 | 32.60 | 1732 | 17490 | 0.0540 |
800 | 802.09 | 91 | 3.35 | 36.90 | 2218 | 22402 | 0.0418 |
1000 | 999.71 | 91 | 3.74 | 41.10 | 2767 | 27922 | 0.0335 |
Cable trenzado de aleación de aluminio JLHA1 | |||||||
Conductor de aleación de aluminio (AAAC) (GB/T 1179-2008 EGV.IEC61089-1991) | |||||||
Área nominal Aleación de aluminio |
Código | Área (mm2) |
Número de cables Diámetro (Números/ mm) |
Diámetro exterior (mm) |
Peso (kg/km) |
"Resistencia a la tracción nominal(KN)" |
Resistencia de CC a 20 ℃ (0/km) |
20 | 16 | 18.6 | 7/1.84 | 5.52 | 50.80 | 6.04 | 1.7896 |
30 | 25 | 29 | 7/2.30 | 6.90 | 79.50 | 9.44 | 1.1453 |
45 | 40 | 46.5 | 7/2.91 | 8.72 | 127.10 | 15.10 | 0.7158 |
75 | 63 | 73.2 | 7/3.65 | 10.90 | 200.20 | 23.06 | 0.4545 |
120 | 100 | 116 | 19/2.79 | 14.00 | 319.30 | 37.76 | 0.2877 |
145 | 125 | 145 | 19/3.12 | 15.60 | 399.20 | 47.20 | 0.2302 |
185 | 160 | 186 | 19/3.53 | 17.60 | 511.00 | 58.56 | 0.1798 |
230 | 200 | 232 | 19/3.95 | 19.70 | 638.70 | 73.20 | 0.1439 |
300 | 250 | 290 | 19/4.41 | 22.10 | 798.40 | 91.50 | 0.1151 |
360 | 315 | 366 | 37/3.55 | 24.80 | 1008.40 | 115.30 | 0.0916 |
465 | 400 | 465 | 37/4.00 | 28.00 | 1280.50 | 146.40 | 0.0721 |
520 | 450 | 523 | 37/4.24 | 29.70 | 1440.50 | 164.70 | 0.0641 |
580 | 500 | 581 | 37/4.47 | 31.30 | 1600.60 | 183.00 | 0.0577 |
650 | 560 | 651 | 61/3.69 | 33.20 | 1795.30 | 204.96 | 0.0516 |
720 | 630 | 732 | 61/3.91 | 35.20 | 2019.80 | 230.58 | 0.0458 |
825 | 710 | 825 | 61/4.15 | 37.30 | 2276.20 | 259.86 | 0.0407 |
930 | 800 | 930 | 61/4.40 | 39.60 | 2564.80 | 292.80 | 0.0361 |
1050 | 900 | 1046 | 91/3.83 | 42.10 | 2888.30 | 329.40 | 0.0321 |
1150 | 1000 | 1162 | 91/1.03 | 44.40 | 3209.30 | 366.00 | 0.0289 |
1300 | 1120 | 1301 | 91/4.27 | 46.90 | 3594.40 | 409.90 | 0.0258 |
